小白学装停车场之无人值守停车场管理系统技术规格书

停车场管理系统

1、系统概述及组成

1．系统通过本车库的使用要求和安全管理的需要，对车库的车辆通行道口实施出入控制、监视、行车信号指示、停车信号指示、停车管理及车辆防盗报警等综合管理。

2．系统组成：系统由入口设备、出口设备、通道设备、出口人工收费站、传输交换、图像识别设备、语音对讲设备、中央管理站等组成。

a.入口设备包括通道控制器、视频识别摄像机、地感线圈和栏杆机、剩余车位显示屏。

b.出口设备、通道设备包括通道控制器、视频识别摄像机、地感线圈和栏杆机。

c.收费站包括金额显示屏、收费打印机、收费读卡器和收费工作站。

d.图像识别系统包括摄像机、辅助照明设备、工作站和图像对比软件组成。

e.语音对讲设备由对讲主机、对讲分机和主机电源组成。

2．系统功能

a.系统采用多出入口联网管理系统，通过系统收费软件按照收费策率和时间戳信息完成不同取费标准。

b.临时用户管理：临时用户在入场时，识别车牌并记录入场时间、日期等信息。临时访客在离场时，临时用户在最近的收费站读入器处验证缴费后离场。

c.长期用户：系统设别已录入车牌自动放行，实现不停车进、出车库。

d.图像识别功能：每个出入口处设置此功能，实现图像自动抓拍、人工对比功能。摄像机拍摄的图像可通过网络被任一出入口设备调用。

e.语音对讲功能：在总控室内设置一台对讲主机，在各出入口人工收费站和中央预收费站处设置对讲飞机。是应急通信系统的一部分。

f.LED显示屏显示功能：显示剩余车位区域的名称、所剩余的车位数量等。

g.中央管理功能：系统应基于客户端/服务器机制，采用浏览器操作界面。应支持网络环境下的多用户操作，维护统一的关系型数据库。管理系统所有数据包括用户数据管理、价格管理系统、车卡管理系统、报表生成等功能，并具备通过TCP/IP以太网提供接口软件与其他安全防范系统集成。

h.消防联动功能：接到消防火灾自动报警信号后，系统将所有地下停车场地出口栏杆机杆臂抬起并锁住，同时关闭停车场入口设备。

4.系统设置：酒店入口在南侧，设置车牌视频识别道闸，无人值守；出口在北侧，设置车牌视频识别道闸，有人值守（收费）；地下室设置一进一出车牌视频识别道闸，入口带车位数量显示。

3．主要设备性能要求

阶段一目标：堵住收费漏洞，提高车辆通行速度，减少人工成本，增添停车场收入。

商业停车场出入口是车辆进出必经之地，它有效锁定有车一族的中高端消费人群，广告到达率100%！不但为广告投放者提供了一个低成本，高回报的广告媒体平台，道闸广告这种新的媒介还使停车场又增添了一种新的增收方式。

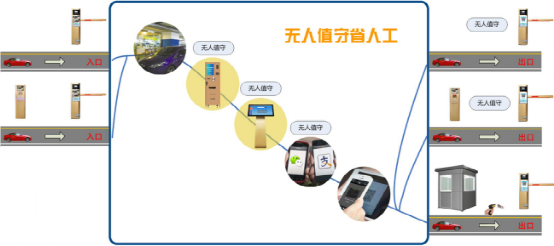

临时车按车类型计时收费，车主通过扫码付可以方便的实现自主缴费，从而实现无人值守，节约人工成本。

车辆进出采用实时识别，无需刷卡取票，最快3秒即可入场，驾驶员将体验停车场出入口免取卡、免摇窗、免伸手等在恶劣环境下快速不停车通行的高端体验。

通过自助缴费机、手机APP/微信公众号、支付宝、扫码支付等多种支付方式，可提前缴费实现无人值守，预防出场车辆拥堵，即使有收费员，但也不接触现金，收费无漏洞，收费报表准确。

车牌识别道闸一体机的设计集成了停车场内的必备设备，简化了系统的接线、布线，采用先进的实时识别技术+微波车检，运动目标检测，微波车检代替了施工麻烦的地感车检，无需切割地感线圈，安装快捷简便。

n硬件设备采用金色外观，高端大气，提升大厦形象；

n通过建立数据中心和管理平台，可实现集中管理，进行数据的综合分析；

阶段二目标：基于基础平台，拓展应用，提升服务品质

n建立停车场云平台运营管理，实现商户、业主服务平台；方便业主进行延期、缴费，商场购物、各餐厅或酒吧消费等商户可凭消费小票对消费者进行抵扣停车费优惠，消费者可以用手机APP提前查询预定停车位等功能；

实现功能

（正常进场）：当车辆到达入口时，通过对高分辨率、高清晰度的高清图像的采集和处理，采用动态运动目标序列图像分析处理技术，实时检测车道上车辆移动状况，发现车辆时在连续抓拍的多幅图像中自动提取最佳的车牌识别图像，进行车牌识别。（识别技术包括：车牌焦点曝光技术、车牌畸变校准技术等等）（识别算法包括：采用带反馈的能量滤波算法进行纹理检测，多色彩空间的检测，车牌字符的分割和车牌的定位等等）并显示在LCD显示屏上（车牌号、有效期提醒、欢迎词、入场时间、车辆类型等），对于无法识别车牌的车辆，并归入“待选”列表保存在软件中。道闸自动升起，司机开车入场，进场后道闸自动关闭。这时，收费管理系统中该车辆的停车计时开始。

（无牌等异常车进场）：对于无牌车辆或无法识别车牌的车辆到达入口时，可通过安全岛上的入口出票机，取入场小票进场，系统自动开启道闸放行。

（正常出场）：当车辆到达出口时，进行车牌识别。固定车辆、免收费车辆系统自动开启道闸放行；临时车车主出场前通过手机APP、手机微信、支付宝、自动缴费机进行提前缴费，车牌识别摄像机自动识别车牌号码，系统检索数据库查得缴费信息并符合在规定时间内出场，道闸自动开启放行；如若系统检索数据库查得缴费信息但超出规定时间内出场，LCD显示屏会提示收费金额及支付二维码，车主需将超出停车的停车费进行扫码补缴，补缴成功后系统自动开启道闸放行。

（无牌等异常车出场）：对于无牌车辆或无法识别车牌的车辆到达出口时，固定车辆、免收费车辆可通过对讲呼叫远程管理，系统重新核对匹配车辆信息，远程控制启杆放行。未缴费车辆通过出口扫码机，扫小票二维码显示收费金额，再通过手机面对面支付方式支付停车费用，系统检索数据库得出缴费成功，道闸自动启杆放行。

该系统是利用视频流的车牌自动实时识别技术，无需地感触发，对车辆进行抓拍、号牌识别，当车辆进入停车场入口时，车牌自动识别算法自动抓拍车辆照片并识别车牌号码，将车牌号码，颜色，车牌特征数据，入场时间信息等记录下来，车辆可实现不停车通行，为用户提供了一种崭新的服务模式，本项目共安装4台出入口管理设备（2进2出），分别安装在地下车库入口处及酒店出入口。

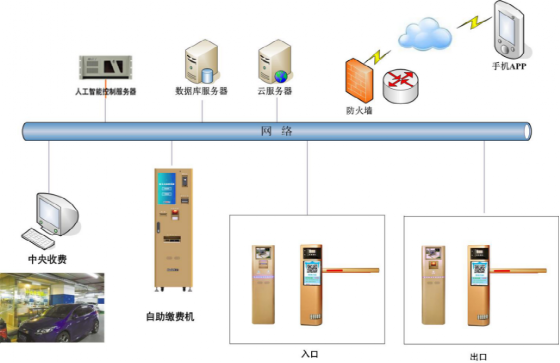

、系统拓扑图

车辆出入口示意图

产品组成：

高速车牌识别道闸一体机、入口出票机、出口扫码机、自动缴费机、智能停车管理软件。

4、主要产品参数

附上就可以了
