随着新能源的普及,越来越多的朋友在做充电桩安装的项目,不少朋友也经常提到,关于充电桩的施工方案,本期我们一起来看下充电桩施工方案。
三、项目概况
本项目主要是对一商场进行充电桩安装施工。
在安装前,专业技术人员现场勘察了用户的停车位及周边实际状况。并与物业、用户就电源接入、电缆敷设、充电桩安装位置进行充分交流。针对本工程现场施工的特殊性,编制了详细的安装设计、施工实施方案和项目质量控制与计划,作为本工程现场施工的依据。
安装要求:
(1)单一个充电桩供电线缆不小于3*6mm2,表前及断路器不小于40A。取电其可用容量不小于7KW。
(2)长距离供电电源输送则考虑加粗电缆线径。
(3)有可靠保护接地(PE),工作接零(N),两者不能互用。

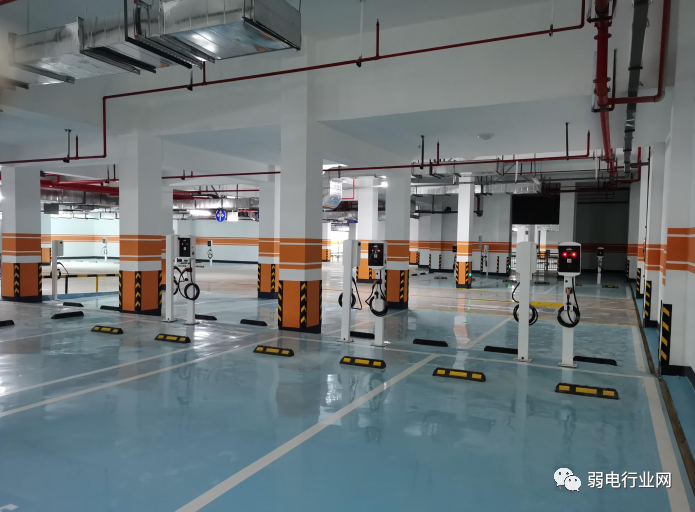

现场勘察情况:
勘察结论:
(1)客户车位安装条件良好,车位旁承重立柱可固定充电桩。
(2)充电桩电源计划从供电局派接箱取电,在派接室墙外加装电表箱,表前表后空开。线路经穿管和原的桥架敷设至车位充电桩。
(3)施工过程中应该以“安全第一”为准则,做好现场的安全施工警示标识及疏散工作,防止设备损坏、人员受伤及业主财产损失等。
二、施工规范
中华人民共和国颁布的现行安装工程施工的有关规范、规程及验收标准、所执行规范主要目录如下:
GB-50966《电动汽车充电站设计规范》
GB∕T_51313-2018《电动汽车分散充电设施工程技术标准》
GB50045《低压配电设计规范》
GB50194《建设工程施工现场供用电安全规范》
GB50055《通用用电设备配电设计规范》
GB50052《供配电系统设计规范》
GB50150《电气装置安装工程电气设备交接试验标准》
JGJ46《施工现场临时用电规范安全技术规范》
JGJ59《建筑施工安全检查标准》
三、施工准备
3.1材料准备
(1)材料及设备进场需经我司现场主管验收后方能使用。如发现不合格材料、设备 、现场主管及有关人员须立即将不合格材料作退场处理,并按《建筑工程质量管理手册》编制《不合格材料处理记录》,以防不合格材料混入工程中。
(2)进场材料集中堆放、分规格、型号码放、注明规格、名称、材质状态并建立台帐,做到帐物相符,且收发手续完整。
(3)施工前安全负责人应该对现场不安全因素进行检查、判断,线路是否能断电,并挂上提示语(禁止入内)等,电力技术人员对技术资料、设备、线路进行检查核实。施工人员佩戴好基本的防护用品。

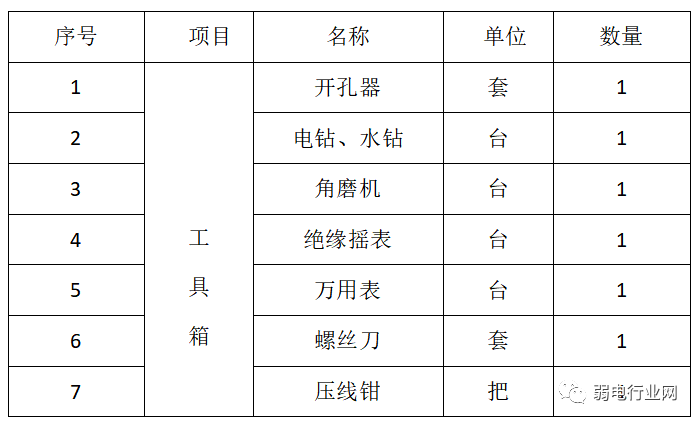

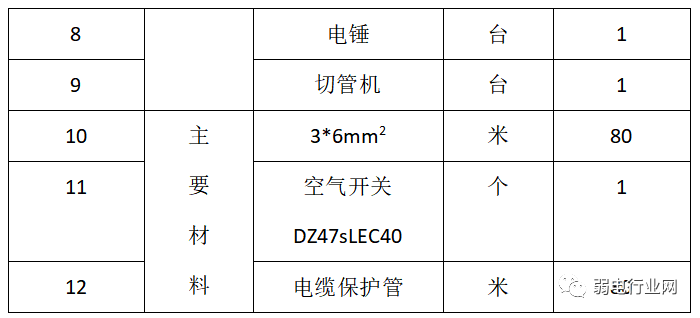

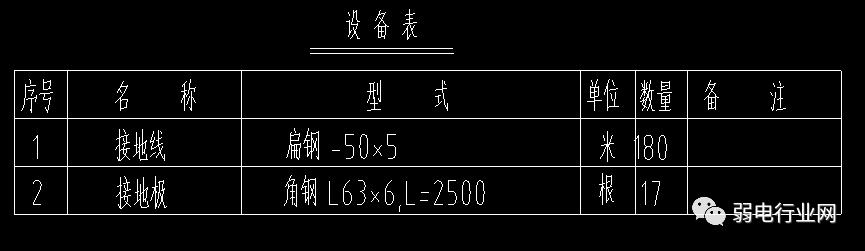

3.2主要工具器具及材料准备
四、施工内容及技术要求
一、施工内容
前期勘察、施工组织设计方案,电缆穿管布线,安装所需电气设备及配件、通电前检查,通电测试。

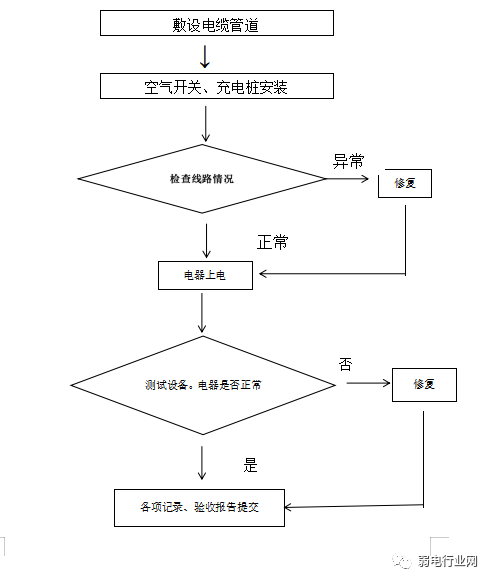

二、工艺流程
说明:
1.充电桩电源为国电,电源由配电箱出。

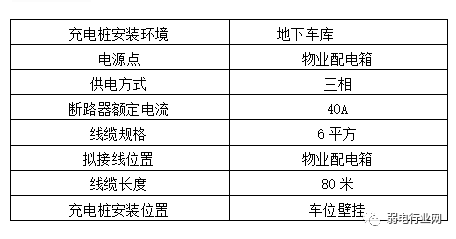

2.由电表引出3*6mm2电缆桥架至车位到配电室
2.桥架全程80米内
3.车位壁挂
三、配管
3.1材料及附件
(1)钢管的管材、连接套管及合(箱)组成的电线管路,应该采用同一金属材料制作,管材,连接套管及其金属附件使用的原材料应该符合国家现行标准的规定,产品应该附有出厂合格证和检验报告。
(2)钢管管路的管材、连接套管及其金属附件安装前应该进行外观检查,应该符合一列规定:
A) 型号、规格符合设计要求,有产品标识;
B)管道内部无毛刺、光滑、有利于穿线;
C)防静电、耐火、抗干扰能力好,可以很好屏蔽外界信号干扰
D);基管采用钢制铁管,钢性强度和钢铁等同;
E)防腐能力好,化工稳定性强等一系列要求等。
3.2管路敷设
(1)导管间开关、线盒等的螺纹连接处紧密牢固,除设计有特殊要求外,连接处不跨接接地线,在螺纹上涂以电力复合酯或导电性防锈酯。安装牢固顺直,镀锌层锈蚀或剥落处做防腐处理。
(2)绝缘导管敷设管口平整光滑:管与管、管与盒(箱)等器件采用插入法连接时,连接处结合面涂专用胶合剂,接口牢固密封。
(3)直埋于地下或楼板内的刚性绝缘导管,在穿出地面或楼板易受机械损伤的一段,采取保护措施。当设计无要求时,埋设在墙内或混凝土内的绝缘导管,采用中型以上的导管。
(4)沿建筑物、构筑物表面和在支架上敷设的刚性绝缘导管。
(5)金属、非金属柔性导管敷设导管与电气设备、器具连接,柔性导管的长度在动力工程中不大于0.8m。
(6)可挠金属管或其他柔性导管与刚性导管或电气设备、器具间的连接采用专用接头;复合型可挠金属管或其他柔性导管的连接处密封良好。
(7)可挠性金属导管和金属柔性导管不能做接地(PE)或接零(PEN)的接续导体。
(8)导管和线槽,在建筑物变形缝处,应设补偿装置
四、配线
4.1、穿线前,先将管子用布进行清扫,避免管内的脏物污染导线,穿管前应该先穿好带线,带好护口。
4.2、管内穿线必须统一分色黄、绿、红为地(PE)、零、火、双色固定为接地。绿为(N)。
4.3、管内穿线严禁有接头,如果有分头应该在分接盒内进行,严禁管内导线有损伤。
4.4、导线在变形缝、伸缩缝处、补偿装置应该灵活自如,导线应该留有一定余量。
4.5、在任何情况下,导线均不得明露(接地线除外)。箱盒需用盖板封闭。盖板螺丝齐全紧固。
五、电缆敷设
