无线电梯监控如何安装?这个实例告诉你
最近有很多朋友问到电梯无线监控的安装,电梯监控的安装的问题讨论的比较多,之前我们也曾提到过,本期我们通过案例的方式来一起总结下。
一、电梯视频监控
电梯作为楼宇的重要密闭型公共区域和上下出入关键通道,电梯视频监控对整个区域的安防工作具有重要作用,是不可缺少的重要一环。电梯视频监控可实时掌握电梯轿厢内的情况,保障乘客安全。
电梯监控视频传输可分为有线和无线两种。
、
有线传输:采用的是专业电梯随行电缆,一般的随行线缆使用时损耗严重,寿命在一到二年之间。高层电梯线缆对抗拉伸强度和电气参数有较高要求,防止线缆负载自重时拉伸变形导致阻抗不匹配,视频信号信噪比衰减产生干扰。再次更换新随行线缆施工困难,施工周期长,而且更换随行电缆的成本也较高。

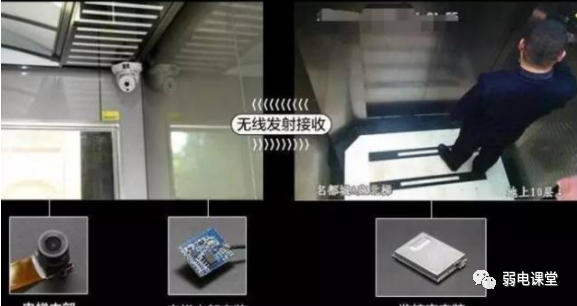

无线传输:无线传输采用点对点的方式,轿厢上安装一个发射点、电梯井端部安装一个接收点,数据可在电梯轿厢运动时自由传输。无线传输设备安装简单且寿命至少在3年以上,带宽完全满足高清监控视频传输。

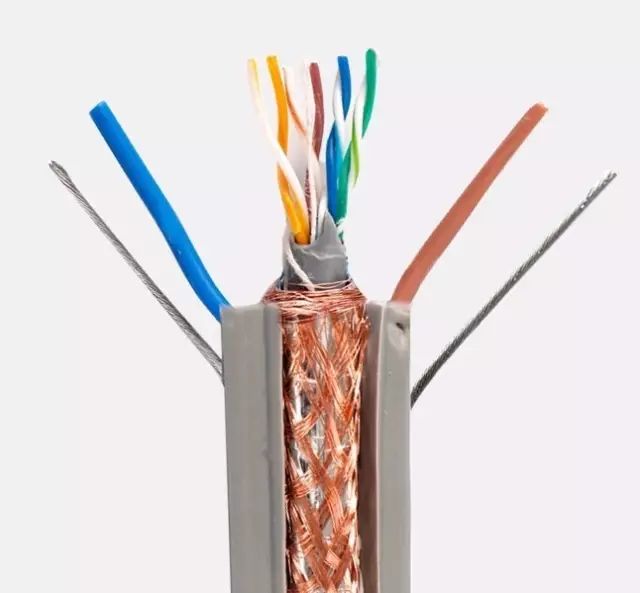

随行线缆
二、如何部署

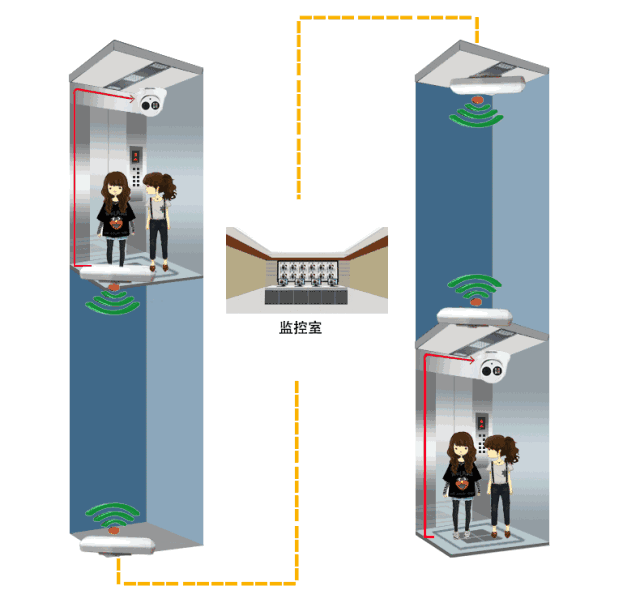

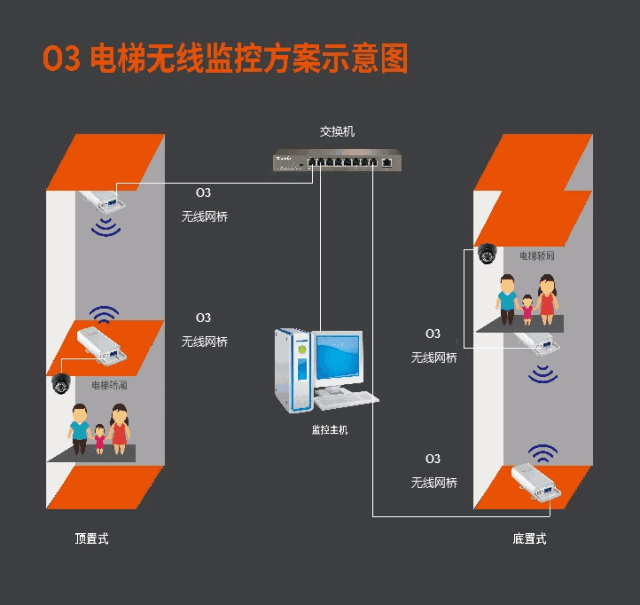

电梯井监控视频无线传输有两种安装方式。顶置式和底置式,如下图:
顶置式部署适合于监控中心在楼宇顶部,一般情况下都是采用底置式部署方式。
值得注意的是,网桥都是有发射端与接收端。
三、网桥如何组网?
轿厢端的网桥需设置为客户端模式,这种模式下网桥就相当于一个网卡。把网络摄像头的视频数据从电信号转变为无线信号。

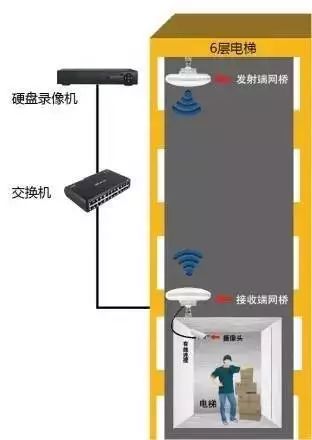

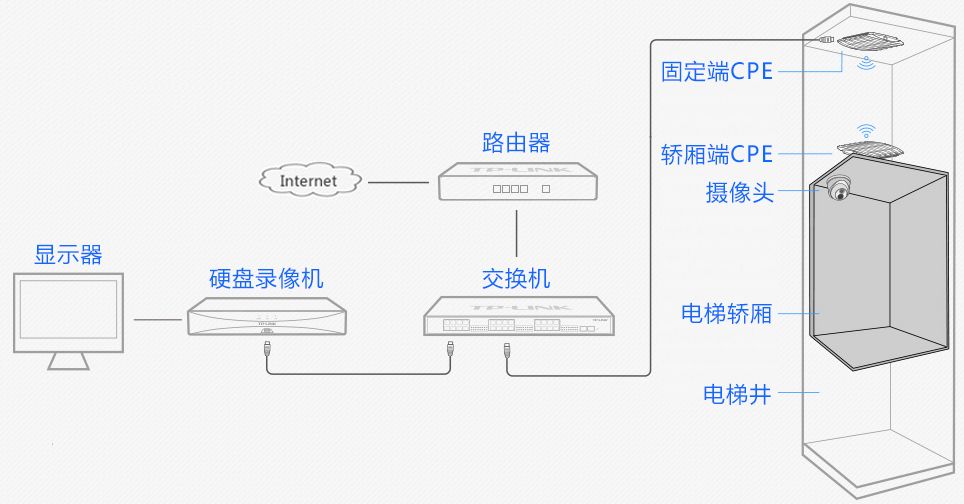

组网原理图:
电梯井端部的网桥设置为AP模式,这种模式下网桥与NVR直接通过网线连接,将接收到的无线信号直接转变为有线信号传输到NVR。
总结成一句话就是:靠近摄像头端的网桥设置为客户端模式,靠近NVR端的网桥设置为AP模式。
安装到电梯井之前需要事先将网桥配对好。
四、电梯无线监控项目实例
上面我们提到了电梯安装无线网桥的方法,那么这篇我们来看下实例。
施工背景:
刚接了个电梯安装监控的项目,一栋大厦,共35层8部电梯,之前安装的电梯监控都是放线缆。客户看周边的几家做安防的都用一种新产品无线网桥代替网线,也就做无线监控。所以用无线网桥!

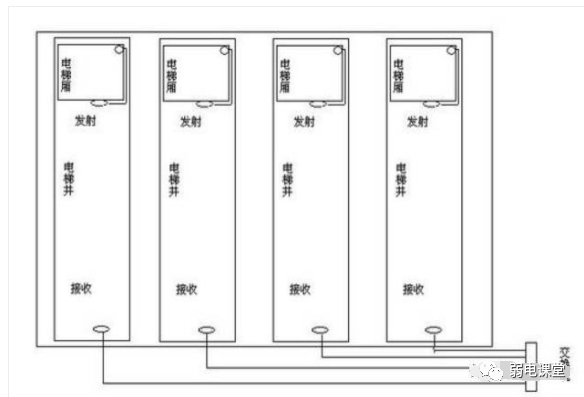

安装图纸:
走廊两边各4部电梯,两边电梯监控安装方法一模一样,最终连接到一个总交换机然后到机房!
采购安装:
摄像头:8台;
硬盘录像机:1台;
2TB硬盘:一个;
无线网桥:16台;
12口交换机:1台;
300米网线一箱!
准备工作:
设备都到位,为了做到万无一失。在店里的时候先把16台网桥都分开设置了8对。每个网桥分别标记了 发射1,接收1,发射2,接收2……以免混调,都简单的用摄像头测试下能否出图像。再把每个摄像头都测试过,一切没有问题。
整体安装:

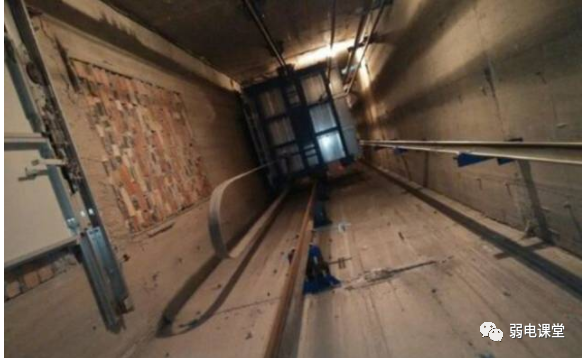

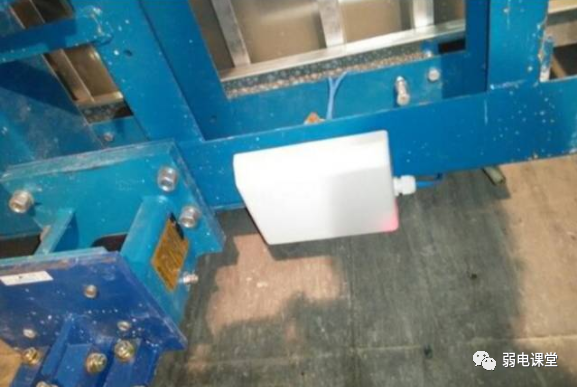

常规的摄像头安装就不说了。具体说下网桥如何安装!首先把网桥发射1固定在电梯厢下面,取220V电连接POE电源。POE电源LAN口连接摄像头,POE口连接网桥。最终如下图:
发射做完之后再把接收1通电连接电脑。

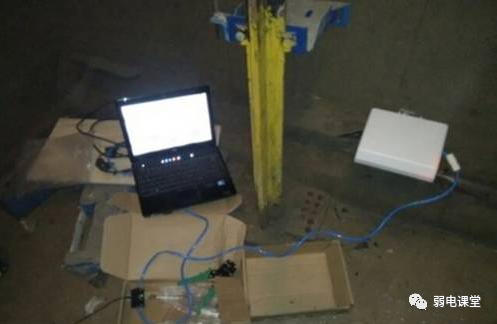

连接方式:POE电源通电,POE口连接网桥,LAN口连接电脑。两个网桥白色面对准,把电梯朝上升。电脑测试摄像头图像是否稳定。
测试没问题,即可安装下一部电梯,方法依旧!
最终网桥和摄像头都安装好。把所有连接到一个交换机上,然后光纤线拉倒机房。
