一篇关于电梯监控安装施工方案详细说明
随着安防监控的普及,电梯内也被加装了摄像系统,但对于电梯这样的复杂的环境,很多工程的视频监控图像在电梯井道环境中受到不同程度的干扰。那么电梯监控布线又有哪些技巧呢

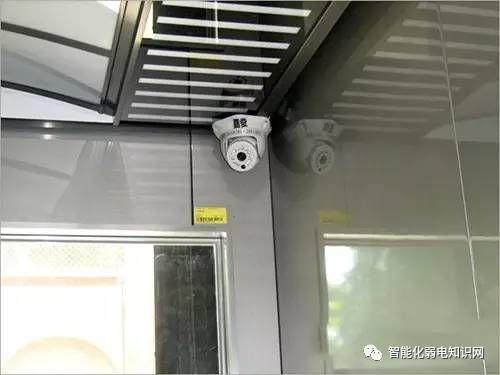

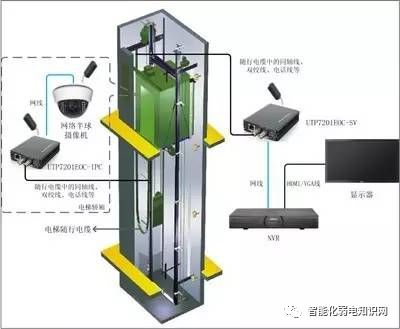

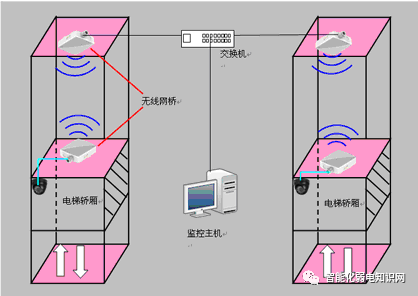

一、视频电缆走出电梯井的位置选择
理想的选择应在井的中部,因为这时井内随行视频电缆长度,大约只有井深的一半多一点,最短,自然引入的干扰也最小;但工程上这种出线要求,只能看情况争取,实际工程不一定允许。 过去,在不明白原理的情况下,多数出线位置都是和其他随行电缆一起走,从电缆井的顶部或底部走出。这种情况下,考虑到只有一半电缆是随行运动的,另一半只是固定延伸连接,不运动,我们把这部分叫着"不动电缆";这就提供了一种可能,那一半随行运动电缆只能与其他随行电缆一起捆绑走线;而另一半不动电缆可以选择远离随行电缆单独走线的方法,在电梯井内把视频线紧贴井璧垂直走线,并把这部分电缆穿金属管或走金属槽,以屏蔽干扰对这部分电缆的影响,比较有效。
随行运动部分的视频电缆与其他随行电缆捆扎时,设计者应充分了解其他随行电缆的结构和分布情况,捆扎时视频电缆应尽量远离电流大、频率高的电缆,靠近电流小频率低的电缆捆扎;这里,哪怕有1厘米的选择可能也要争取,因为干扰影响大小至少与距离平方成反比。 摄像机金属外壳、NC头的外壳、同轴电缆的外导体等视频信号的"地",和电梯轿厢、导轨等要绝缘,这在安装摄像机时要特别注意。摄像机供电应优选集中直流供电方式,其次是选择轿厢照明电,不能用动力电。供电、控制等监控用电缆,尽量选用带屏蔽的电缆,防止干扰信号向外泄露。 从电梯井出口到控制中心的视频电缆,应走金属管或走金属槽,以屏蔽沿途环境干扰对这部分电缆的影响,并注意这部分屏蔽与电梯井内的屏蔽,应做好电气连接。
二、电梯监控的电缆选择
监控在电梯中应用必须考虑其不断上下运动的特殊性,要求布线上有别于固定点监控的穿管(槽)的方式,必须用机械强度较高抗拉拽的传输电缆,一般工程商在布线上都重视了使用高强度电缆的环节,传输电缆的电气特性却没有引起足够重视,致使电梯干扰现象普遍存在。由于电梯间是一个近乎封闭的狭小空间,而且电梯间存在控制、照明、风扇等很多电缆,所以给视频电缆的布线增加难度,根据实际分析在电梯监控中电缆的选择上应遵循以下原则。
§ 1、满足抗拉强度:电梯电缆中有一半是用来延伸用的,高层电梯最多可达100多米,一百米电缆的自重就是近百公斤,所以电缆必须要有足够的抗拉强度。现在市场上已有自承式扁平复合电梯监控专用电缆,这种电缆将视频同轴电缆、电源线、数据线和钢绞线复合到一起,做成一根扁平的带状电缆,这样整条电缆的拉力由钢绞线来承受,抗拉强度非常好,不会在电梯运行中,由于重力原因拉断信号电缆。
§ 2、良好的电气参数:电缆在随着电梯上下运动的过程中,中间会有一段受重力作用发生弯曲变形,造成电缆的阻抗和分布电容等电气参数发生变化。质量不好的电缆在受力变形时,参数变化大,就会引起阻抗不匹配、视频衰减增大并产生信号反射,这就会导致视频信号信噪比下降,产生视频干扰,所以应尽量选用屏蔽好的、线径粗的视频电缆,以阻止干扰信号“入侵”。实践证明,SYWV的同轴电缆优于SYV,多层屏蔽的优于单层屏蔽。
三、简单的电梯布线技巧
电梯监控布线中,大多采用与其他电缆捆扎的办法,但由于其他电缆中的交流信号会通过传输电缆向外泄漏,视频线与其长距离平行捆扎时它们就等于是一副“天线”,这样干扰信号会耦合进视频信号中,出现视频干扰现象。 所以在布线中尽量缩短视频电缆与其它电缆的平行捆扎长度,有条件的话,可以将视频电缆从电梯竖井中间点固定,从其它通道(电缆竖井)引回主控室,这样可以避免交流声辐射耦合干扰。有条件的工程,可将电梯所用的控制线及照明电缆采用屏蔽线,减少对外辐射,避免视频干扰。
四、电梯干扰的避免和解决办法
电梯视频的干扰源主要有:电梯的拽引电机,交流型要比直流型严重;电梯在启动运行、加速过程中、积分式(其他)减速平层过程中要比直线匀速运行时干扰大;使用变频器调速电梯辐射出的高频干扰要比可控硅、线/相电压变速大;工艺规范的电梯辐射的干扰较小。解决电梯干扰应主要从以下几点入手。
§ 1)选择衰减系数小、屏蔽性能好、抗拉强度高的视频电缆,这样可以提高自身的抗干扰能力,减小视频衰减,阻止干扰信号从视频电缆屏蔽层“入侵”干扰。
§ 2)合理地布线:合理地布线科有效地避免干扰信号通过电缆“耦合”起来,尽量减少与其它电缆的平行捆扎距离,使视频电缆远离干扰源,从而“避免”干扰。
§ 3)使用干净的电源,防止电源干扰,最好采用机房集中供电,避免电源干扰,从电源进入视频信号中的干扰也是最难解决的干扰问题。若不能判断干扰信号从什么地方引入系统,首先判断是否是电源干扰,找一块蓄电池,直接给摄像机供电,若干扰排除则证明是电源干扰,不能排除则是证明是传输电缆中的入侵干扰。
