详细讲解电梯监控工程：海康威视无线网桥，调试安装过程及施工注意事项！

弱电工程的无线传输中，网桥的使用已经非常普遍，今天和品至安防一起来看看海康威视的电梯网桥的安装步骤和注意事项。

电梯设备连线

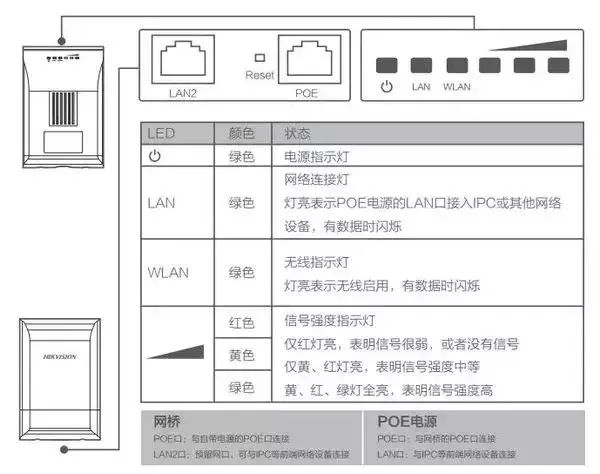

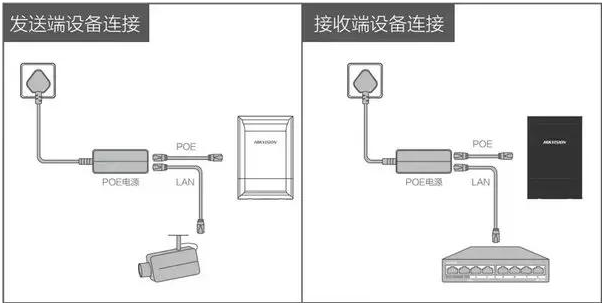

电梯网桥出厂自带POE电源，电源上的POE口使用网线连接到设备上的POE口即可给设备进行供电，机房端（接收端）POE电源LAN口（或设备上的LAN1/LAN2口）接入局域网交换机摄像机端（发送端）POE电源LAN口（或设备上的LAN1/LAN2口）可同时接入IPC、电梯网关，广告屏等设备。

安装方法

黑色机壳为机房端连接交换机或NVR，白色为摄像机端连接IPC，通过网桥，把电梯内的监控视频数据传输到监控中心，同时可传输广告屏，电梯物联网数据传输。如下图:

由于网桥采用无线方式传输，因此要保证传输质量，需要尽量避免环境因素的干扰。安装时尽量保证网桥正对安装，避开网桥中间的遮挡物，安装位置尽量不要靠近墙壁角落，避免多径反射对信号产生干扰。

当机房端在井道顶部时

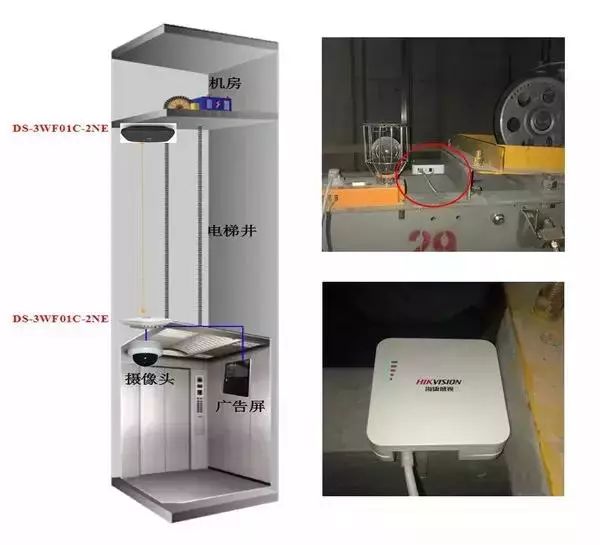

1、摄像机端安装在轿厢上部，正面朝上，使用扎带固定在轿厢上。

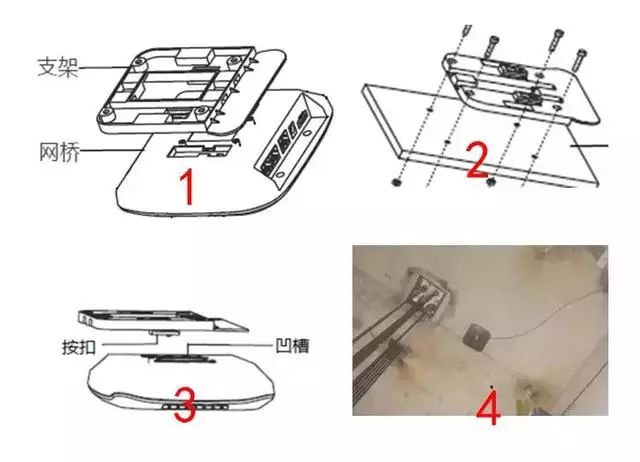

2、机房端安装在井道的顶部端，正面朝下，使用吸顶方式进行固定，步骤如下

无线网桥安装几项注意

1、做好防雨防尘、绝缘处理。网桥、POE以及网络摄像机的网线连接部分需要做好防雨防尘处理，网线与网桥的接头部分一般需要裹二到三层防水胶布，尽量不要让水晶头外露；网线与网络摄像机连接部分也需要裹二到三层防水胶布或绝缘胶布；所有电源接头部分尽量做好绝缘处理。

2、网桥设备的安装与固定。安装网桥时，首先一定要固定好支架，支架如果不稳会直接影响到微波信号传输的稳定性。将网桥往支架上固定时按照下图的固定方法将网桥固定牢固，在安装时，由于支架表面比较光滑，如果直接用螺母将U型夹码拧紧可能时间一长，室外雨水的浸透支架表面会生锈，U型夹码与支架之间的接触会松懈。

3、线材选择及其长度控制。控制好网线的长度确保最佳的传输效果。对于材质较好的双绞线（网线）的有效传输距离为100m，CAT5e或CAT6类线。由于网桥使用POE供电，网线不仅承载的是数据流同时还在给网桥供电，因此网线过长或材质较差都不宜使用。网桥与POE的连接部分尽量使用CAT5e或CAT6类线，长度尽量控制在25m以内。

小编提醒：

不论使用哪一种POE，其接口定义是统一的，POE上标有“DATA IN”的网口可以连接网络摄像机，交换机，电脑等网络设备，标有“P + DATA OUT”的网口务必连接网桥设备，连接时需要注意以免接错烧坏设备。

4、网桥、POE供电盒、网络摄像机或交换机等网络设备的正确连接。POE供电盒上一般会有三个接口：电源接口（一般为DC直流输入），POE网口（仅用于连接网桥设备的RJ45口），network口或LAN口（可以连接任何基于以太网口的网络设备，如：网络摄像机、交换机、路由器、电脑、NVR等）。

5、网络电缆制造标准及其选型。现行网络电缆生产标准一般是根据国家标准的定义制定的。建议使用主流t568b线路顺序标准制作网线。标准如下：

t568b：白橙色、橙色、白绿色、蓝色、白蓝色、绿色、白棕色、棕色

桥梁设备采用Poe供电。建议使用国标t568b线路顺序制作网线。由于所有网络设备均为自适应以太网端口，因此在将网桥设备连接到Poe或交换机连接到Poe时，强烈建议使用国标t568b直线（即网线两端均为国标t568b线路序列）。

6。防雷处理。网桥设备一般安装在室外露天场所，并采取防雷措施；设备内置防雷电路，设备外预留防雷接地端子（GND）。正确的防雷接地方法是：避雷针一般安装在固定网桥的立柱上，网桥的接地端子（²）需要一根铜芯线（一般4mm）与避雷针连接并接地。

7。馈线接头处理。对于室外大功率桥架设备，由于传输距离较长，需要安装外部天线，天线与设备之间需要馈线连接。此时，应对所有馈线连接设备和天线的连接器进行防雨防尘处理，并包裹两至三层防水或绝缘胶带。尽量不要将馈线接头暴露在空气中。

注：机房端部应安装在承重墙下方。网桥不能穿过承重墙，这将导致信号严重衰减。

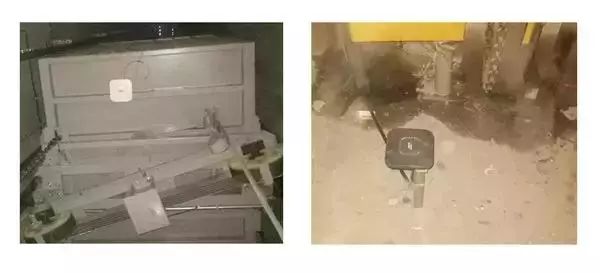

当机房端位于井道底部时，摄像机端需要安装在轿厢底部（下图左）。机房端部可直接堆高放置在支架上（下图右）

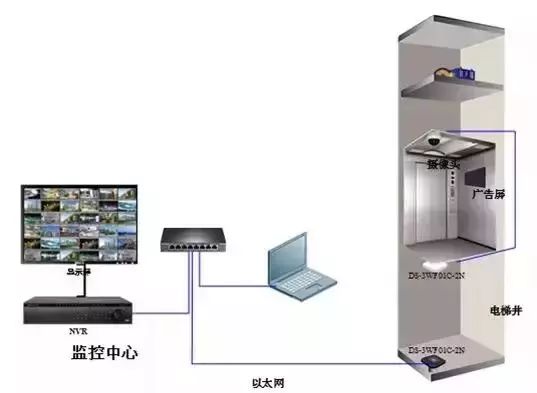

此情况安装拓扑图如下图所示：

常见问题排查

为什么搜索软件SADP搜索不到网桥？

这是正常现象，电梯网桥本身不支持SADP搜索。

前端相机不在线需如何排查？

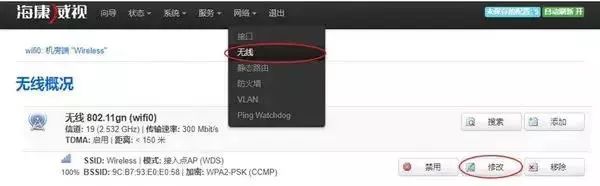

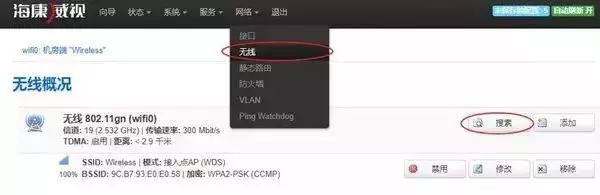

1.电脑直连接收端网桥lan口（或者poe模块的lan口），ping发送端IP看能否ping通，如果ping不通说明网桥间未建立连接。检查网桥是否正常供电，如果网桥都是正常工作状态，检查网桥配置，查看SSID，信道（频率）设置是否一致（如下图所示） ，两端设备的信道和SSID一定要相同。另外，当同一局域网内有多对网桥时，要修改每对网桥的ip地址。

2.电脑连接收端网桥能ping通发送端网桥，并且能ping通前端，但是连接收端网桥所连的交换机ping不通前端相机。将发送和接收端网桥模式分别设为WDS客户端和WDS接入点（如下图所示），检查交换机配置，看网桥所在端口与电脑所在端口是否在同一vlan，是否互通。

通过网桥后画面卡顿怎么办？

画面卡顿一般是由于信号强度低，链路质量较差，或者无线信号干扰所致，排查方式如下：

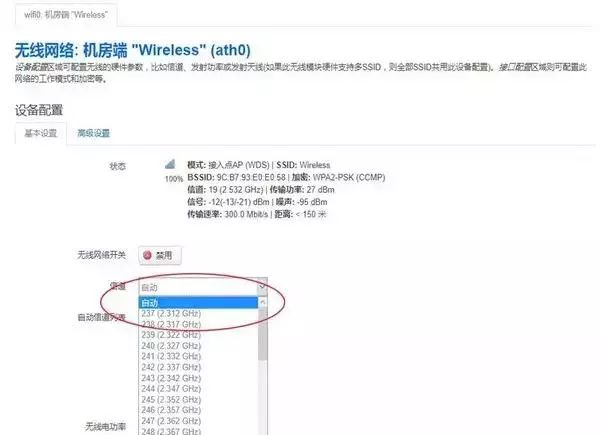

1.信号强度低链路质量差的问题：登录网桥查看发送端跟接收端网桥的信号强度，信号强度大于-60dBm为较强信号强度，如果小于-60，建议查看网桥安装位置是够正确，是否正对安装，中间有没有遮挡，从安装方面进行排查。

2.无线信号干扰问题：建议先在网桥上搜索一下周围的无线信号，避开无线信号较密集的信道，建议选择非标准信道，尽量避免其它无线信号的干扰。
