手把手图文详细讲110语音配线架的线缆打法
110语音配线架是机房工程中常用的语音配线工具,下面我们就来看下110配线架是如何安装的,以安装25对大对数为例。

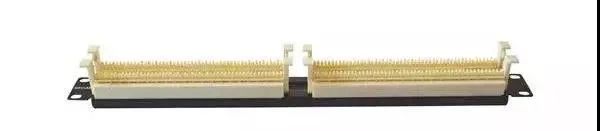

110语音配线架
(1)将配线架固定到机柜合适位置;

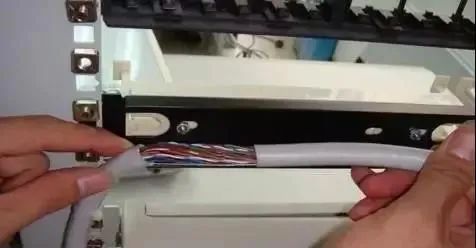

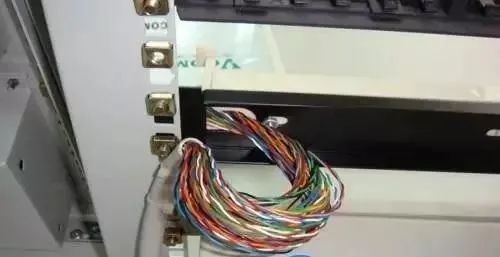

(2)从机柜进线处开始整理电缆,电缆沿机柜两侧整理至配线架处,并留出大约25厘米的大对数电缆,用电工刀或剪刀把大对数电缆的外皮剥去(如图1所示),使用绑扎带固定好电缆,将电缆穿过110语音配线架一侧的进线孔,摆放至配线架打线处(如图2所示);
图1
图2
(3)25对线缆进行线序排线,首先进行主色分配(如图5-48所示),再按配色分配(如5-49所示),标准物分配原则如下述:
通信电缆色谱排列:
线缆主色为:白、红、黑、黄、紫
线缆配色为:蓝、橙、绿、棕、灰
一组线缆为25对,以色带来分组,一共有25组分别为:
①(白蓝、白橙、白绿、白棕、白灰)
②(红蓝、红橙、红绿、红棕、红灰)
③(黑蓝、黑橙、黑绿、黑棕、黑灰)
④(黄蓝、黄橙、黄绿、黄棕、黄灰)
⑤(紫蓝、紫橙、紫绿、紫棕、紫灰)
1-25对线为第一小组,用白蓝相间的色带缠绕。
26-50对线为第二小组,用白橙相间的色带缠绕。
51-75对线为第三小组,用白绿相间的色带缠绕。
76-100对线为第四小组,用白棕相间的色带缠绕。

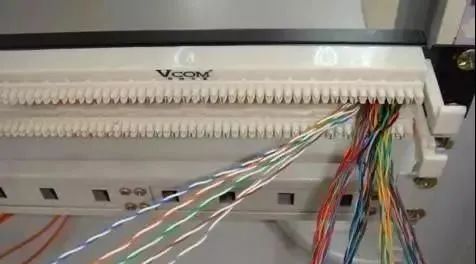

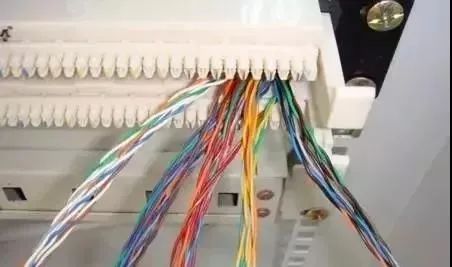

此100对线为1大组用白兰相间的色带把4小组缠绕在一起,200对、300对、400对。。。。。。。。2400对以此类推,分组后效果如图3与图4。
图3
图4

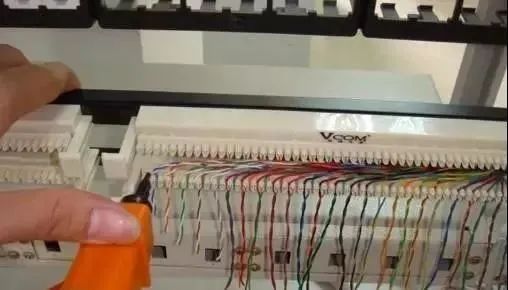

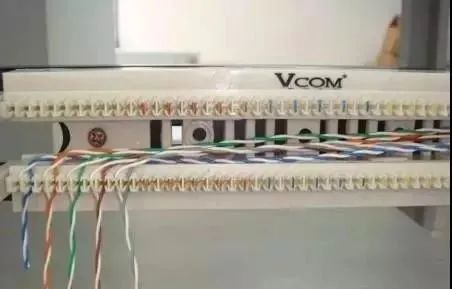

(4)根据电缆色谱排列顺序,将对应颜色的线对逐一压入槽内(如图5所示),然后使用110打线工具固定线对连接,同时将伸出槽位外多余的导线截断。注意:刀要与配线架垂直,刀口向外,如图6所示。
图5
图6

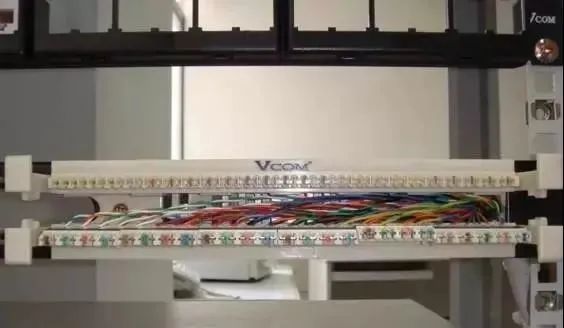

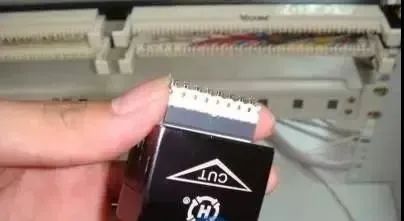

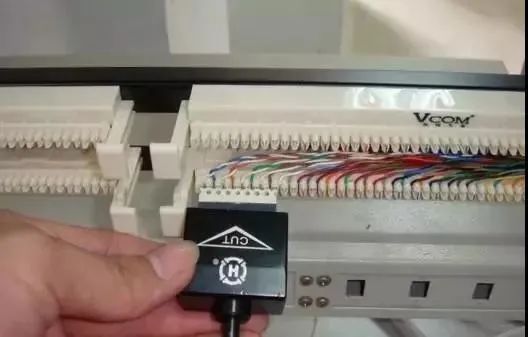

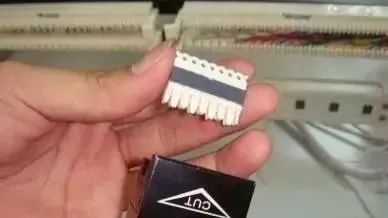

(5)然后准备5对打线工具和110连接块(如图7所示),接连接块放入5对打线工具中(如图8所示),把连接块垂直压入槽内(如图9所示),并贴上编号标签,注意连接端子的组合是:在25对的110配线架基座上安装时,应选择5个4对连接块和1个5对连接块,或7个3对连接块和1个4对连接块。从左到右完成白区、红区、黑区、黄区和紫区的安装。这与25对大对数电缆的安装色序一致。完成后的效果图如图10所示。
图7
图8
图9
图10
