2022最新的《光纤布线最佳实践指南》

CABLExpress最近发布了最新的《光纤布线最佳实践指南》，根据TIA-942数据中心标准，根据自身的现场经验，对该公司的Skinny-Trunk布线产品进行了安装前、安装后和安装期间的一套指南。

CABLExpress表示：“这些指南通过将由于规划不足、光纤布线处理不当、测试不当以及缩短安装时间而导致的故障风险降至最低，从而帮助改进运营。”

最佳实践提示包含许多通用布线安装知识。作为一个有代表性的样本，我们摘录了带关键引语的前15项指导方针，如下所示：

1.做端口映射

“此图应该包括机柜位置、接线板、硬件、端口计数、中继位置和电源接入连接点……设计的目的是将未来因交通繁忙地区的障碍、电缆接入困难、松弛和无保护的连接而导致的错误降至最低。设计的目标是高效地利用损失预算来最大限度地提高效率。”

2.光缆安装准备（A）

清点现场收到的所有组件，以与设计提供的材料清单相匹配…确保您拥有完成安装所需的所有工具和材料，包括：尼龙搭扣和电缆管理、用于去除扭结的剪刀、用于包装的垃圾袋、光纤清洁器(如果需要)和电缆标签(如果需要)。

3.光缆安装准备（B）

“将所有产品从纸板包装箱中取出，然后再将其带入数据中心……纸板包装中的纤维可能会飘散到空气中，损坏数据中心内的硬件。”

4.设立标签制度

您的标签编号方案应与所有跳线和跳线的TIA-606-C发布标准相匹配，通过以下方式进行标记：机柜编号、机架单元、端口位置或在范围中指定的标签…对于较长的长度，请在两端使用长度、起始和目标信息标记中继缆线。

5.确定光缆接线和错开长度

电缆的分支长度是指从分叉点(各个电缆与合并的单层护套分开的地方)到连接器末端的距离。这些分支长度可以交错插入特定端口、配线面板和/或硬件。

6.确定光纤服务环路

当为紧急情况向电缆增加额外长度时，会创建服务环路。如果需要，使用估计长度削减中继长度时，短服务环路(3到6英尺)会很有帮助。这种超长的长度允许选择移动机柜内的接线板或存储模块…服务环路的缺点是电缆路径可能会出现过多拥塞…服务环路是在机柜侧面垂直管理，还是在特定机架单元水平管理，由数据中心操作员决定。

7.小心Cat6铜缆维修回路

“如果预期增长，允许带有光纤和铜缆服务环路的接线板在机柜内移动可能会很有帮助。但是，在典型的服务器机柜中，铜缆服务环路可能很快变得无法管理……铜缆中继比光纤中继更厚、更硬。当太多线束捆绑在一起或空间狭窄时，铜缆也可能会因串扰而产生负面性能影响……如果机柜宽2英尺，深度不到4英尺，请计划最小的服务环路，或者在以下位置没有服务环路。如果机柜的宽度为2英尺，深度不到4英尺，则需要设计最小的服务环路，或者没有服务环路。如果机柜的宽度为2英尺，深度不到4英尺，则铜线也会因串扰而产生负面性能。”

8.对电缆进行颜色编码

TIA-606-C记录了电缆颜色的官方标准。除此之外，您还可以为数据中心选择特定颜色，以定义您选择的特定因素。但要保持一致。

9.管理分叉点

当将光纤主干电缆固定到外壳、机架或机柜上时，仅在主干的分叉点上使用拉链。分叉点是为此而设计的，因为它有一个金属套管来保护光纤…对于所有其他应用，只能使用尼龙搭扣。直接在光纤外套上使用拉链可能会折断光纤。

10.检查/清洁光纤

“在插入端口或接线板之前，安装人员必须用显微镜检查光纤玻璃端点(卡套)的表面，如果需要，用一键清洁器清洁连接器。清洁后在插入之前再检查一次……保护帽应该一直开着，直到电缆安装之前。”

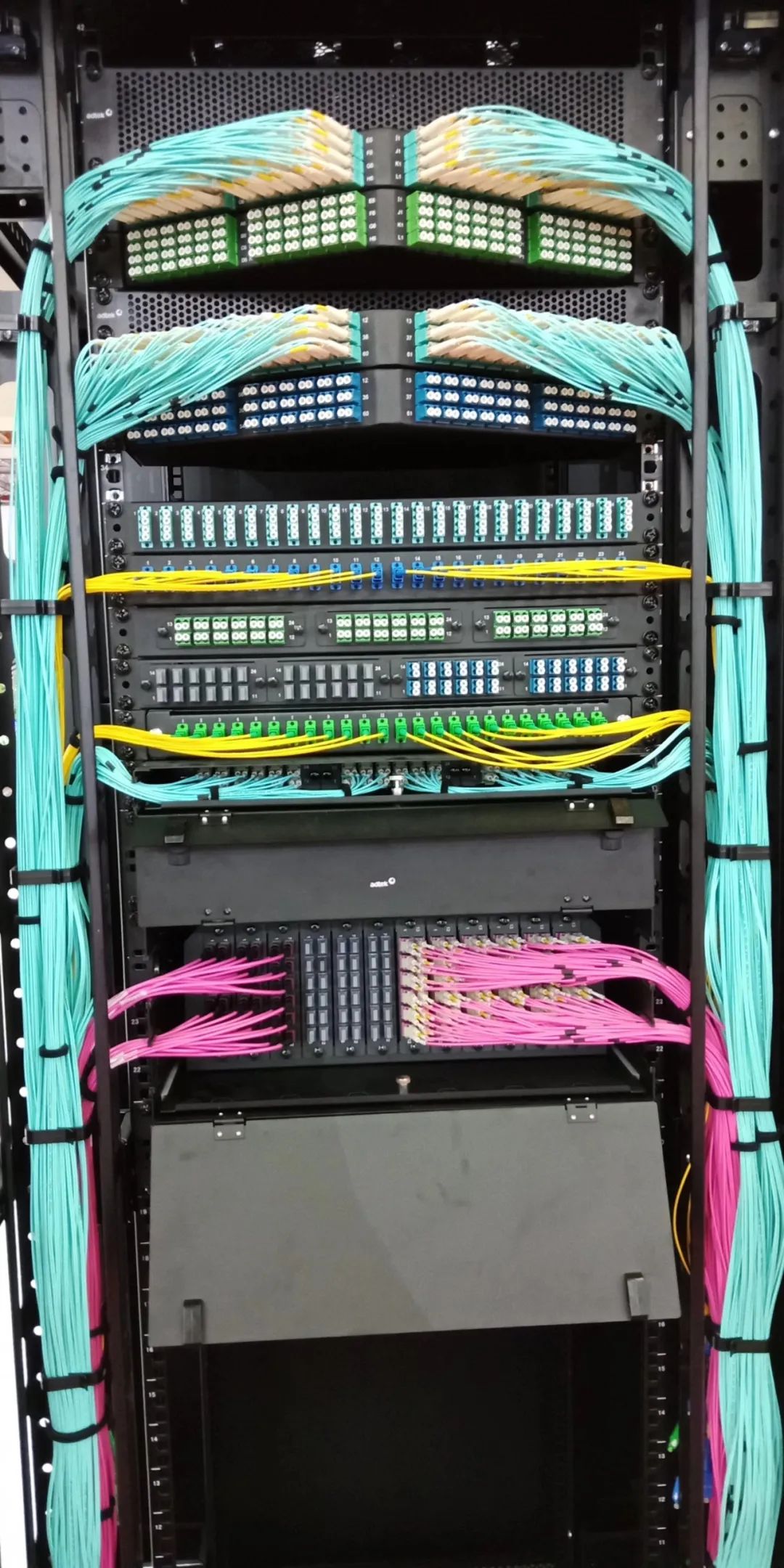

11.采用电缆管理

将光纤跳线缆线和铜接插线从配线面板安装到同一机柜内的活动端口时，使用水平和垂直缆线管理相结合的方式将缆线从配线面板左侧布线到左侧活动端口，并将配线面板右侧布线到右侧活动端口。

12.请勿弯曲、打结或捏紧光纤电缆

13.不要拉得太用力

14.进行安装后测试

传输性能取决于电缆特性；连接硬件；接插线；交叉连接线；连接总数；安装和维护过程中的适当注意事项。安装后立即测试的结果[应包括]：连续性；短路；换位、反转或分裂对，[和]接地导体。

15.报告测试结果

光纤链路应在报告或数据库中显示测量的衰减值、测试的极限以及链路长度。测试文件包还应包括以下内容：测试日期；测试人员姓名；使用的现场测试仪器的标识，包括制造商、型号和序列号，以及测试仪器的最新校准日期。测试结果应以软拷贝和硬拷贝形式提供。
