品至总结:项目中常遇到的监控工程七大问题,

2022-07-06 19:48:34584人已围观 0

最近很多朋友问到一些关于HDMI如何解决远距离传输?如何添加不同网段的摄像头等问题,这些都是弱电实际项目中经常会遇到的难题,如果平时项目做的不多的话,还不太好弄,本期就和品至安防一起来总结下这七个方面的问题解决方式。


一、网络录像机跟摄像机距离太远怎么办?

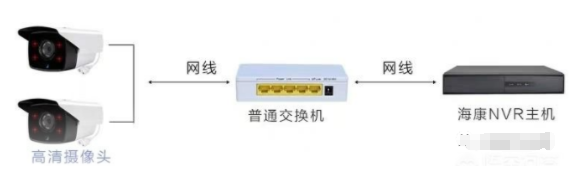

五类,六类都是100米 ,如果要加大传输距离,在两段双绞线之间可安装交换机(中继设备),理论上最多可安装4个交换机。如安装4个交换机连接5个网线段,理论最大传输距离可达500m。

当然不建议多个交换机进行级联传输,当交换机级联的层级多了之后,数据容易出现丢失损耗。

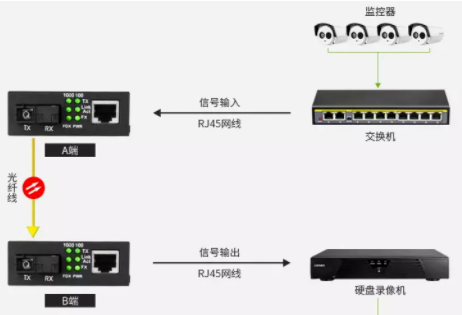

如果摄像机跟录像机之间距离超过很长距离,可以考虑通过光纤收发器进行网络信号的传输。

用光纤传输是最理想的方式,信号流畅且稳定。


二、大华SmartPSS客户端解码上墙?

大华上墙有两种方式,一种是网页添加上墙,一种是用Smartpss上墙,我们来看下SmartPSS上墙。

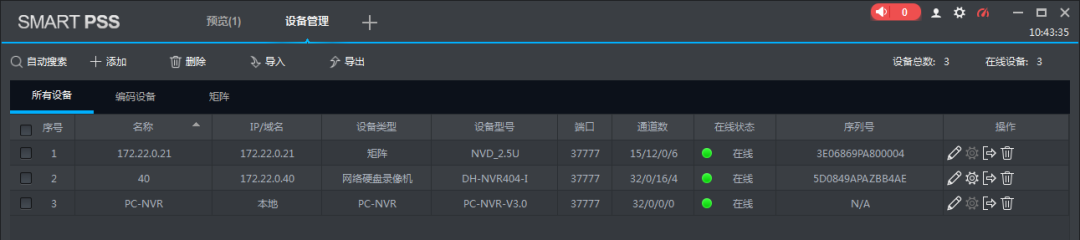

1、客户端添加设备,确保在线

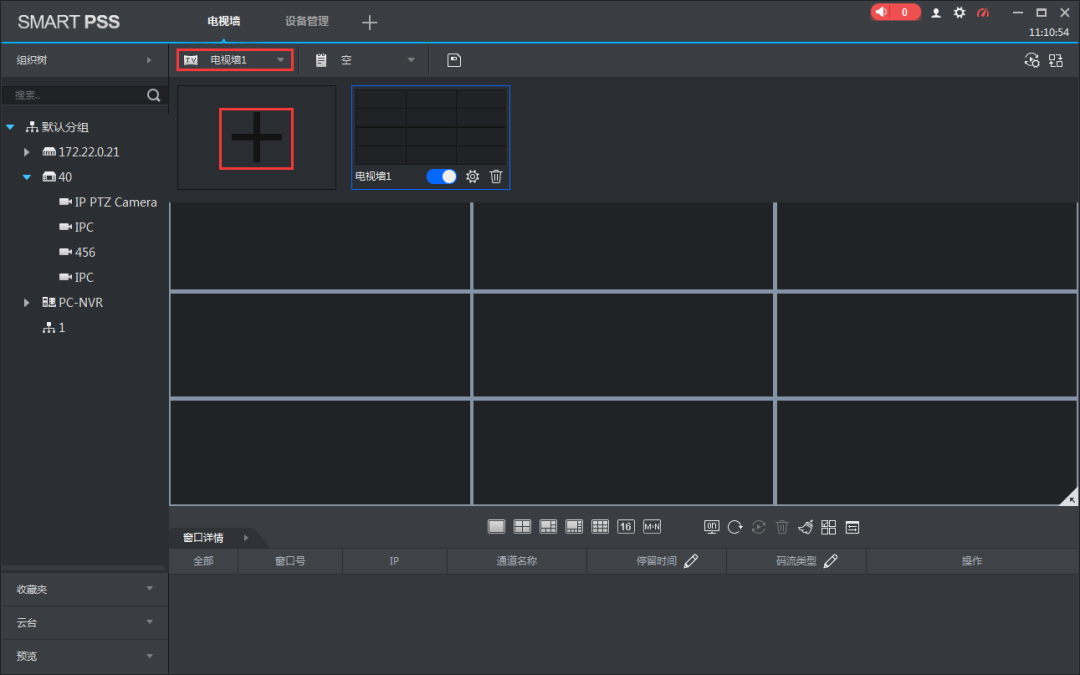

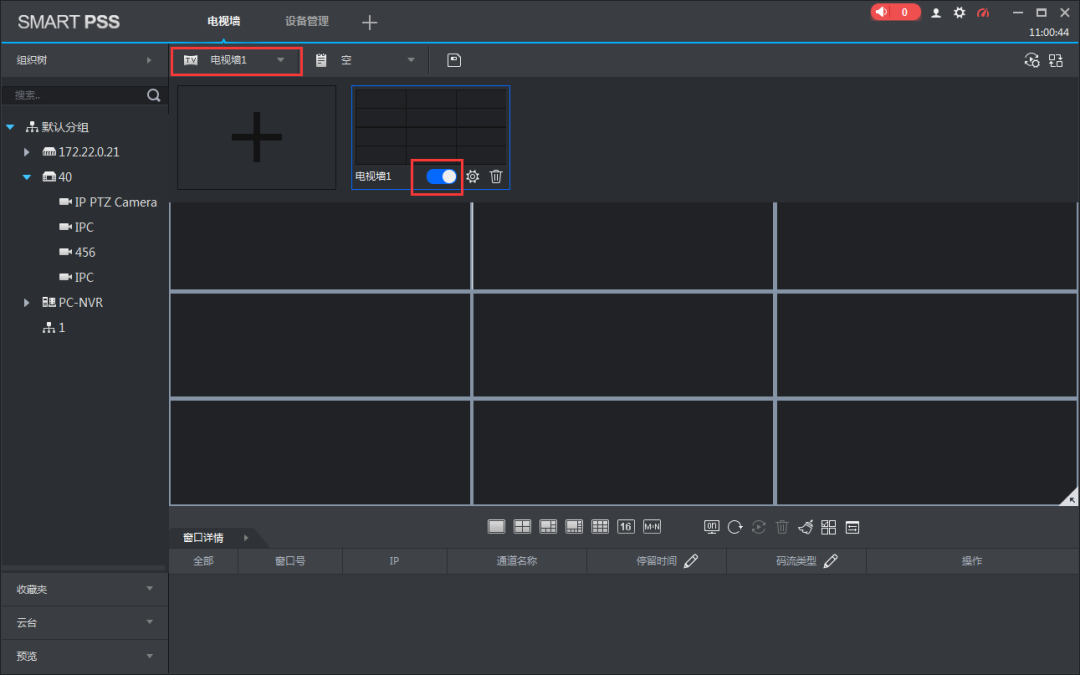

2、进入电视墙界面,点击电视墙开启(网页配置好客户端能自动获取到电视墙)

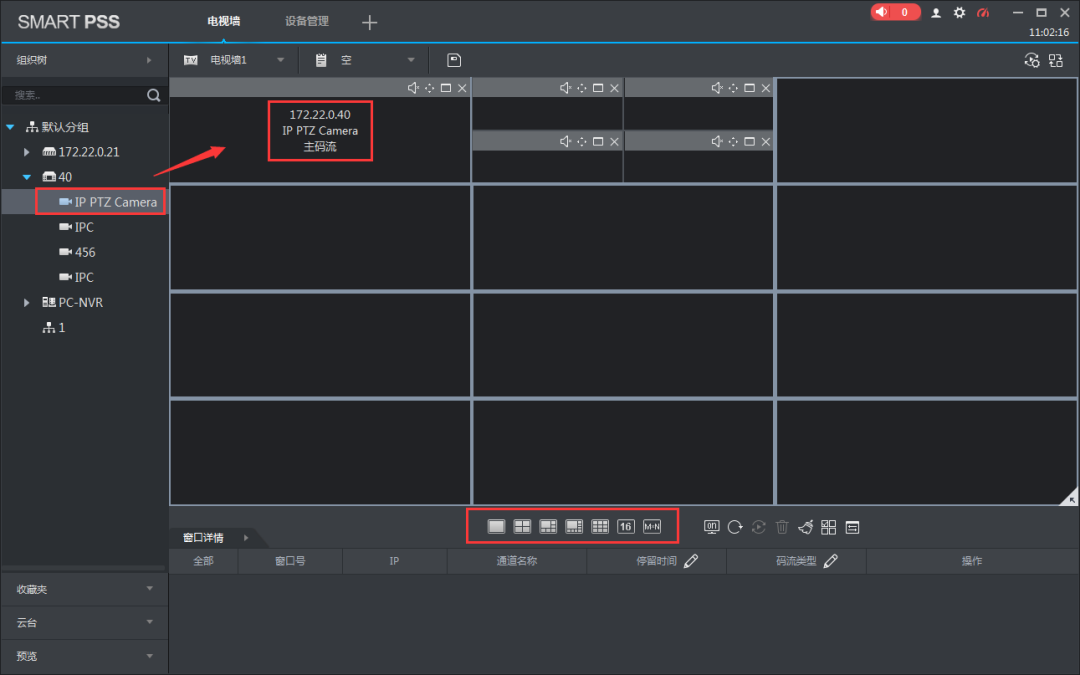

3、选择画面往需要的屏幕上拖动上墙,也可在下方选择对应分割在进行上墙

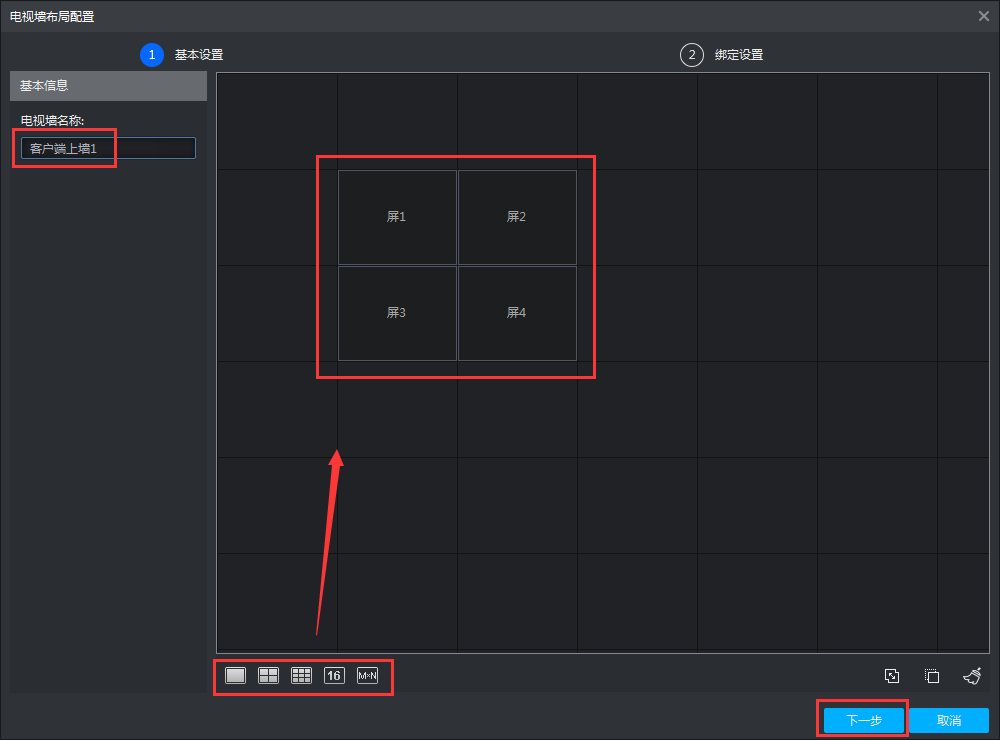

注:如果要新建电视墙,点击电视墙中的“+”,会弹出电视墙布局配置界面

电视墙名称自定义,选择屏数后往空白处拖动固定,下一步

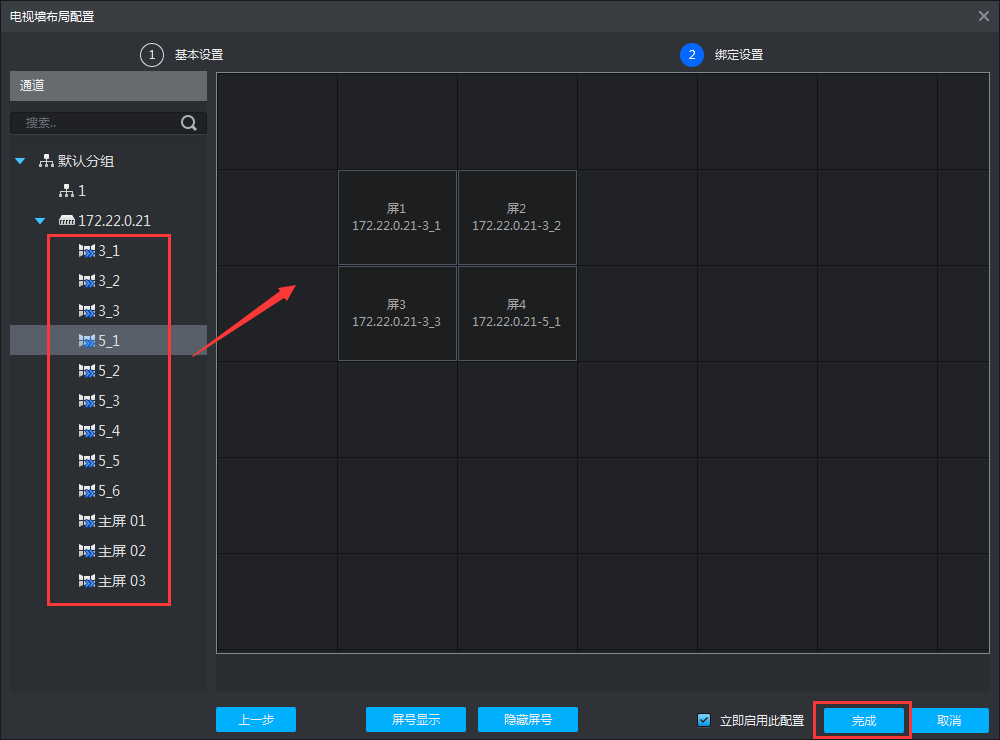

绑定解码器的输出通道后完成


三、录像机如何添加两个不同网段的摄像头?

双网口可以设置多址设定或网络容错模式。

我们可以使用双网口的录像主机,就能实现添加不同网段的摄像头,通常双网口录像机的有两种工作模式, 网络容错、多址设定。


而添加不同网段的摄像头,一般选用的就是多址设定模式,假设录像主机是192.168.1.x网段,而摄像头是192.168.0.x网段,这样添加摄像头。


步骤一、设置录像机

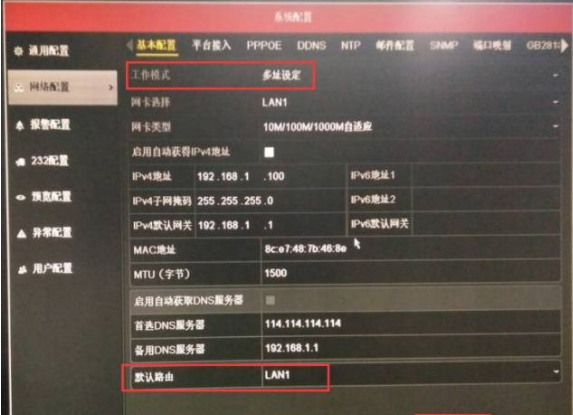

在录像机主菜单-【系统配置】-【网络配置】-【基本配置】将工作模式改成多址设定,网卡选择LAN1,设置录像主机IP为192.168.1.100,因为LAN1是连接路由器,外网访问的,因此默认选择LAN1。

步骤二、连接摄像头

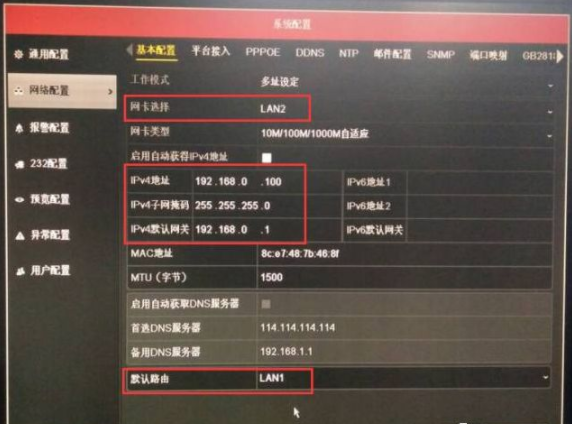

像头的交换机接到录像主机的LAN2口,网卡选择LAN2,设置录像主机LAN2的IP地址为192.168.0.100

录像主机有两个IP,LAN1是用来连接外网,远程访问;LAN2是用来添加同网段的摄像头,然后再通道管理-IP通道管理里面添加摄像头,这样就能实现添加不同网段的摄像头。


四、一台录像机可以接两个显示器吗?

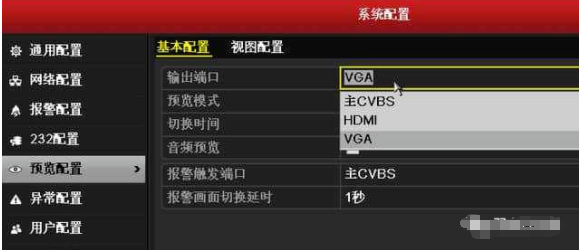

可以的,可以进入录像机主菜单-系统配置-预览配置界面设置对应输出口的图像。“HDMI/VGA”表示HMDI跟VGA可以同时输出,且输出的画面是一样的;

如果可以分别单独设置HDMI跟VGA,则表示两个视频输出口可以同时外接显示器,且画面可以不一样。如果录像机有两个HMDI,两个VGA输出口,也支持同时接显示器输出。


五、HDMI如何解决远距离传输?

HDMI传输距离最远一般是15米-20米,当然远距离的也可以使用 HDMI网络转换延长器。

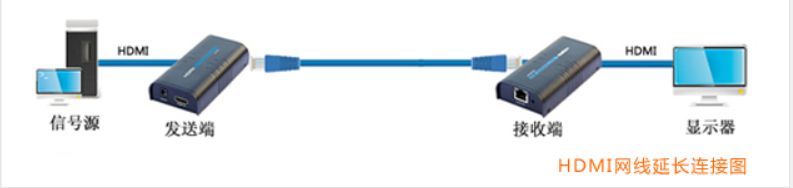

HDMI信号一般无法直接用HDMI线材传输到30米以上,然而我们可以用网线延长信号的话这种情况下如果只是单纯的传输HDMI信号到显示设备上,HDMI信号不经过其他设备的话,我们可以采用网线延长信号的方法,用HDMI网线延长器来将信号延长,HDMI网线延长器分为发送端(HDMI输入,网线输出)和接收端(网线输入,HDMI输出),可以延长100米(5类网线)、120米(6类网线)。



当然,若想传输更远的距离,也可以使用HDMI IP延长器与hdmi 光纤延长器的。


六、POE交换机可以给非POE摄像机供电吗

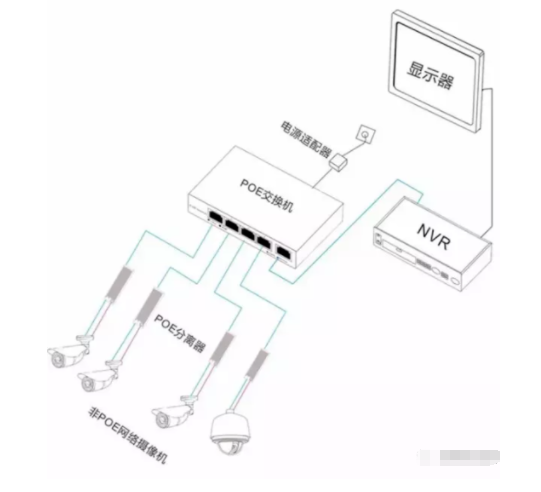

交换机支持POE,终端不支持POE,这个很多朋友在项目中遇到了,这种方案PoE交换机出来接PoE分离器,PoE分离器将电源分离成数据信号和电力,有两根输出线,一根是电力输出线,一根是网络数据信号输出线即普通网线。电力输出有5V/9/12V等,可以匹配各种DC输入的非PoE受电终端,支持IEEE  802.3af/802.3at标准。数据信号输出线即普通网线直接接到非PoE受电终端的网口即可。


如下图:


七、大型监控项目ip地址设置

对于超过254台设备的监控项目,有部分朋友就问到ip地址如何设置,对于大型监控项目ip地址的设置有两种方法:


1、使用大的网段,修改子网掩码就行

2、对网络进行划分vlan,这种方法多次提到过


大多数朋友对划分vlan不是很了解,我们来看下。


这里面我们着重来看下1000路监控划分vlan,使用三层交换机可以直接划分四个vlan,如图所示:

VLAN10: 192.168.0.1~192.168.0.254 掩码 255.255.255.0

VLAN20 192.168.1.1~192.168.1.254 掩码 255.255.255.0
VLAN30 192.168.2.1~192.168.2.254 掩码 255.255.255.0
VLAN40 192.168.3.1~192.168.3.254 掩码 255.255.255.0


这里面每个VLAN都可以容纳250个点位以上,四个网段共有1000 ip地址可以使用,是完合足够分配每个区域的ip地址的,另外,后续每个区域若有增加点位,都是有足够的预留,值得注意的是,这里面接入层交换机是需要合理的分配,接入层交换机的选择,我们之前有提到过,这里不做过多说明。


那么这样划分网段有什么好处呢?

四个区域ip地址比较
