建筑节能监测系统

1.系统描述

建筑节能监测系统应用智能化集成系统技术，对建筑内各用能系统的能耗信息予以采集、显示、分析、诊断、维护及优化管理，通过资源整合形成具有实时性、全局性和系统性的能效综合职能管理功能的系统。该系统可以实现能源数据远程实时传输、能源动态监测、分项分类计量、能耗定额和指标考核、能效分析评估、能源使用可视化管理、用能情况分析、用能优化策略和能源管理决策支持等功能，从而提高建筑能源管理运营素质，降低能源费用，节省人力物力。

2.系统架构

   系统由能耗计量装置、数据采集器、网络通信设备、管理服务器等组成。管理服务器设置于变配电室值班室内，通过通讯总线连接分散各处的数字式计量表进行集中管理和自动监测。系统具有数据采集、数据储存、数据处理及分析以及系统管理、系统运行状态监控和故障诊断功能，系统具有将各类数据及信息自动传送到上一级数据中心的能力。

3.技术要求

1)本工程设置建筑节能监测系统，对电、水、燃气、集中供热等的能耗进行监测，对建筑的能耗数据信息进行采集、分析，实现对能源的有效管理并达到降低能耗的目的。

2)电量分项能耗分为4个分项，保护照明插座用电、空调用电、动力用电和特殊用电。

3)采集计量单元至各数字式计量表适配器的通讯总线采用2x1.5mm2屏蔽双绞线，沿吊弱电专用封闭式金属线槽敷设，或穿金属管视情在楼板内、墙内暗敷设。

4.系统功能

Ø软件系统功能应采用模块化，全中文界面，支持对电网、能源、电能质量的智能管理和优化。

Ø系统可集成变配电监控系统，应可实现变配电室的监视控制、继电保护、自动控制和远动等功能与能源管理于一体。

Ø系统应具有良好的开放性，应支持Modbus协议、IEC61850、DNP3、 IEC 101/104、 SNMP、 BACnet、 KNX等，支持将.CSV、 .XML文件格式的导入导出,支持Web 应用集成及Web 服务集成。

Ø系统支持采用双服务器热备运行，互为冗余。

Ø系统应采用电力系统标准的图形画面实时显示现场设备的运行状态和各种测量值。

Ø系统应保持稳定运行，不应受通讯、登录、报警等干扰，并且可在线添加、修改、移除设备，并实现在线创建、修改或移除图表、视窗、报告等，以及在线创建、修改或移除应用逻辑程序。

Ø系统应实现能耗分类分项计量功能，包括电、水、冷热量，可自行创建、修改、删除任一能耗分项表，在分项表中可以新增、删除任一能源数据点，并可对能耗分项属性进行编辑。

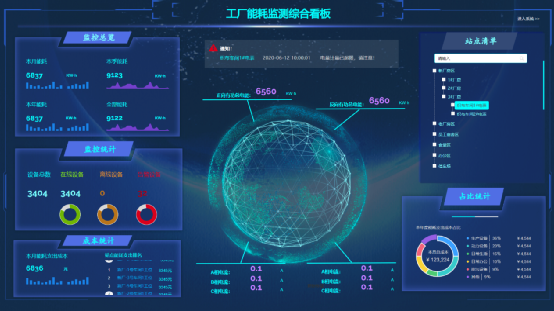

Ø系统应可对历史年/月/日或指定时段的各类能耗数据在物理空间、部门、楼层、分类分项、重点设备等维度上进行分析。通过图形能效视窗、数值列表，实现用户寻找能耗漏洞和节能空间。

Ø系统应支持指标能源折算，将用能指标转换成等效标煤、等效石油等。

Ø系统应提供丰富的计量和管理报表，各种监测数据通过报表的形式进行管理，分为监测数据日报表、月报表、年报表、以及综合报表等各种报表的形式,应提供标准的预格式化报表模板。

Ø系统报告工具应支持HTML，PDF，TIFF，Excel，XML等输出格式；支持订阅报告，根据一个可配置的时间表，自动保存到网络指定位置、发送电子邮件或进行打印。

Ø系统应满足网页实时展现数据表格，以提高用户的体验效果；支持用户快速从监测网络众多的仪表中提取数据、筛选测量数据创建表格进行比对。

Ø系统集成变配电监控系统，应采用电力系统标准的图形画面实时显示现场设备的运行状态和各种测量值。

Ø系统应具有电气单线图动态拓扑分析功能，以不同颜色形象化显示带电与失电区域，按电压等级以标准颜色显示带电区域，表现整个电力系统运行状态。

Ø系统应提供图形编辑平台及环境，并提供图形库以简化电气单线图的创建工作，满足用户进行配置和编辑需求。

Ø系统应具有越限告警、变位告警、事件告警、通讯状态告警、运行日志等功能，告警信息应包括告警类型、发生告警的对象、告警内容、发生告警具体时间、确认状态等。

Ø系统应支持告警界别的设定。

Ø系统应提供一个Web应用的报表工具，以查看预格式化或用户定义报表模板中的历史数据。应支持将网页实时数据表格导出为Excel表格功能。

Ø系统应支持网页实时展示趋势曲线图,应支持曲线的缩放，截取，按照不同的时间长度定义；应该支持不同测量量在同一图表上显示。

Ø系统应具有用户权限分配功能，不同人员具有不同权限不同能效看板，并由用户名和密码唯一确定，保证操作的安全可靠性。

Ø系统应提供历史数据的备份和恢复工具, 包括归档数据库的历史数据能力。

Ø系统应符合OPC DA 2.0.1，支持OPC服务器和OPC客户端应用程序之间的数据共享。系统应支持ETL，输入或导出数据日志文件以实现集成的功能，如手动数据输入，离线设备的数据导入，推送数据到云或其他系统。

Ø系统应满足通过插入Web内容的控件集成其他Web应用至Web界面，应可通过URL将报告，能效视窗，趋势和图表等集成至其他外部Web应用程序。

Ø系统应具有与其他系统进行web services集成的能力。

5.主要设备技术规格要求

Ø数据采集器

●采用嵌入式系统，支持WEB浏览，查看，设置；

●支持内部变量功能，支持查看设备离在线状态

●1个TCP/IP通讯接口，2个串口(2个RS485接口/2个RS232接口)；

●支持MODBUS协议，符合DL/T645-1997、CJ/T188-2004、GB/T19582-2008的相关规定。

●工作温度：-40to85℃。

●电源：AC/DC 9~24V。
