比较完整的弱电门禁系统施工组织设计方案,可以直接发给甲方的!
一、系统概述
门禁,又称出入口管理控制系统,是一种管理人员进出的数字化管理系统。常见的门禁系统有:密码门禁系统、非接触IC卡(感应式IC卡)门禁系统、指纹生物识别门禁系统等。密码门禁系统由于其本身的安全性弱和便捷性差已经面临淘汰,生物识别门禁系统安全性高,但成本高,由于拒识率和存储容量等应用瓶颈问题而没有得到广泛的市场认同。现在国际最流行最通用的还是非接触IC卡门禁系统,非接触IC卡由于其较高的安全性,好的便捷性和性价比成为门禁系统的主流。
针对某总某公共出入口人员进出较随意、难以动态监控。为进一步改善某的医疗管理环境,完善安全防范管理功能,从实际情况考虑,我方选用了仪创非接触式刷卡门禁系统响应本次投标活动。
在完成某总某门禁系统改造后,将给某的管理者提供了更安全、更便捷、更自动化的管理模式,而且也给使用者带来了极大的方便。
二、设计依据
《智能建筑设计标准》GB/T50314-2015
《安全防范工程技术标准》GB 50348-2018
《入侵报警系统工程设计规范》GB 50394-2007
《出入口控制系统工程设计规范》GB50396-2007
三、系统组成

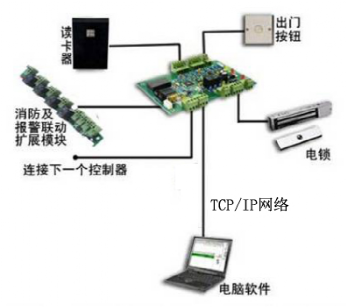

某总某所设计的门禁系统由门禁控制器、读卡器、电锁(带门磁)、电源、出门按钮、通讯转换器、感应卡、 管理软件等组成。
1.门禁控制器
门禁系统的核心部分,相当于计算机的CPU,它负责整个系统输入、输出信息的处理和储存,控制等等。
2.读卡器
读取卡片中数据的设备。
3.电控锁
门禁系统中锁门的执行部件。我方将根据综合楼、内科楼、外科楼门的材料、出门要求等需求选取不同的锁具。主要有以下几种类型:
(1)电磁锁:电磁锁断电后是开门的,符合消防要求。并配备多种安装架以供顾客使用。这种锁具适于单向的木门、玻璃门、防火门、对开的电动门。
(2)阳极锁:阳极锁是断电开门型,符合消防要求。它安装在门框的上部。与电磁锁不同的是阳极锁适用于双向的木门、玻璃门、防火门,而且它本身带有门磁检测器,可随时检测门的安全状态。
(3)阴极锁:一般的阴极锁为通电开门型。适用单向木门。安装阴极锁一定要配备UPS电源。因为停电时阴锁是锁门的。
4. 卡片
开门的钥匙。可以在卡片上打印持卡人的个人照片,开门卡、胸卡合二为一。本次投标将赠送用户1800张卡片。
5. 其它设备
出门按钮:按一下打开门的设备,适用于对出门无限制的情况。
门磁:用于检测门的安全/开关状态等,与电锁一体。
电源:整个系统的供电设备,分为普通和后备式(带蓄电池的)两种。
门禁系统主要有三种组网方式:(1)RS485模式。(2)TCP/IP模式。(3)混合模式,即以上两种模式的结合。比如本次某总某的门禁系统将采用TCP/IP进行通信连接。
四、技术论述及施工质量保证
1、某总某的门禁系统采用TCP/IP网络联网,整个系统的拓扑结构显得非常简单,整个工程的实施过程中可分为管线敷设、设备安装接线、系统调试三个阶段。
门禁一体机会把读卡器和控制器集成在一起,这样由于控制部分外露, 安全性会降低,成本也会较为降低。
有些要求严格管理进出的门禁系统,会用另一个读卡器取代出门按钮,即双向读卡门禁系统,这样不但可以管理进入人员的权限,也可以管理外出人员的权限,并记录其进出记录,安全级别更高。也有的门禁系统读卡器是带密码键盘功能 ,进入时不但要求卡符合通过身份, 而且必须输入相关密码,这样可以保证即使卡片被人拣到都无法进入。本次某总某选取的为无密码,但非一体机的门禁管理系统。
2、线缆的选用
