网络监控摄像机连接拾音器详细方法!
网络监控摄像机连接拾音器详细方法
一、常见拾音器及接口形态

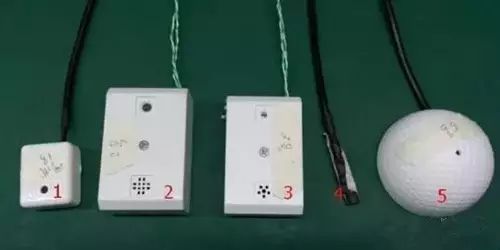

市场上现有常见拾音器形态有① ② ③ ④ ⑤:

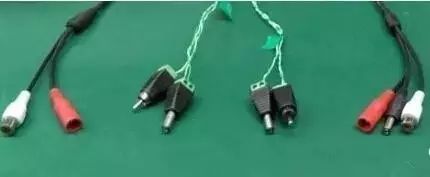

对应接口形态① ②③ ④ ⑤:
网络摄像机尾线接头形态

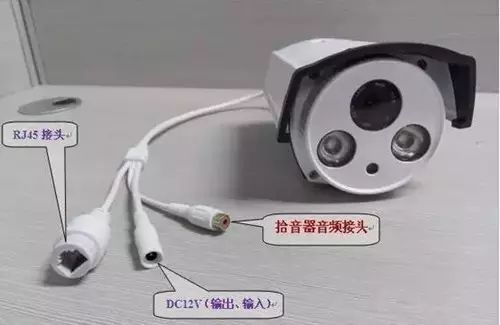

SSC(130万+像素),则配有拾音器音频接头,接头如下图:
接头说明:
1、RJ45接头,是接插网络水晶头。用于传输摄像机录取的音、视频网络信号;
2、DC12V接头,是摄像机电源输入接口(5.5mm(母座)接口),可以外接12v电源;当RJ45接头连接交换机(标准POE或SPOE)时,可以给拾音器或者其他12v弱电设备作为供电接口使用;
3、拾音器音频接头,是常见的音视频莲花接头(母座),用于连接拾音器录取的音频模拟信号。
二、拾音器常用供电方式
1、摄像机、拾音器各自独立供电:
使用两个12V电源或2路集中供电电源(限制20米内);
2、三通头共享供电:
1个12V电源或1路集中供电电源,限制20米内;
3、SPOE交换机供电:
标准100米以内、超远200米以内。
三、摄像机、拾音器各自独立供电连接示范
连接说明:

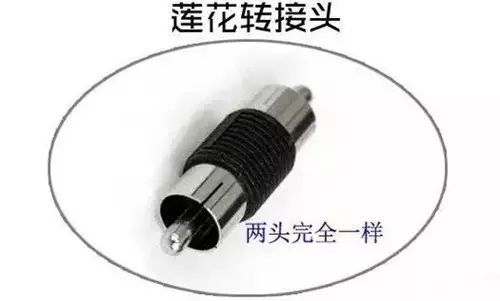

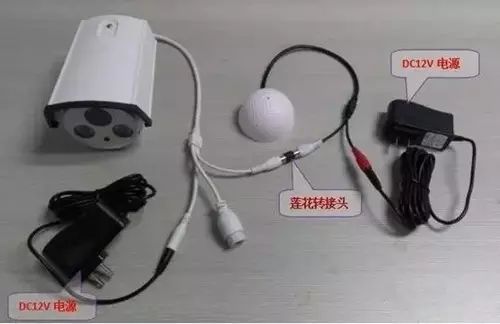

(1)用两个12V电源分别接入摄像机和拾音器;(2)—用一个莲花转接头将摄像机、拾音器的信号线连起来即可。
四、三通头 加 1个12V电源,一拖二共享供电连接示范
1、自制接头类拾音器(电源一拖二共享供电):
连接说明:
(1)、用网线将摄像机RJ45接头连到交换机/路由器网口;
(2)、手工做好拾音器音频信号莲花接头(公),然后接到摄像机尾线的莲花头母座;

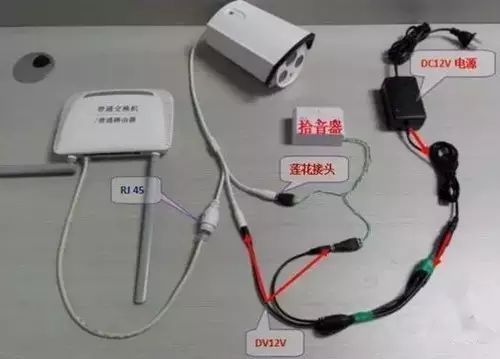

(3)、电源方面,用一条一拖二的(一母两公)分接电源线,将电源分别接入摄像机与拾音器的电源接口,实现12V DC电源同时给摄像机、拾音器供电。
此处,拾音器电源线接的是DC电源母座(类似于摄像机尾线DC母座)
2、自带接头类拾音器(电源一拖二共享供电):
连接说明:
(1)、拾音器信号端用莲花转接头接入摄像机尾线;
(2)电源方面,同理用一拖二分接线将电源分别接入摄像机与拾音器的电源接口。
五、SPOE交换机供电(标准100米以内、超远200米)连接示范
1、自制接头类拾音器(SPOE交换机供电):
连接说明:

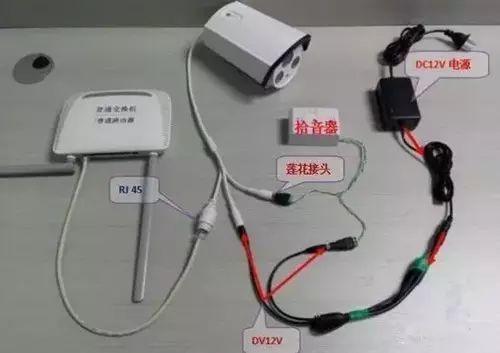

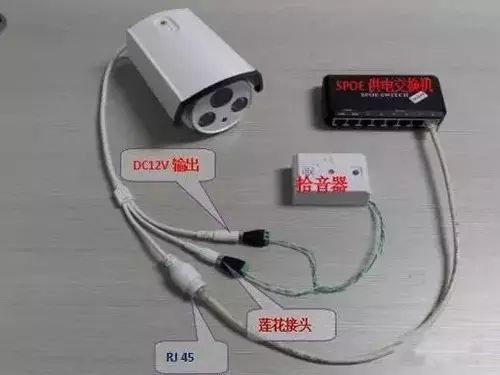

(1)、用网线将摄像机RJ45接头连到SPOE供电交换机供电网口;—手工做好拾音器电源接头(公)并插到摄像机尾线DC12V母座(利用摄像机尾线DC输出给拾音器供电);
(2)手工做好拾音器音频信号莲花接头(公),然后接到摄像机尾线的莲花头母座即可。
2、自带接头类拾音器(SPOE交换机供电):
连接说明:
(1)、用网线将摄像机RJ45接头连到SSC供电交换机供电网口;
(2)、用一个莲花转接头将摄像机、拾音器的信号线连接起来;
(3)、电源:用一个转接头将拾音器电源母座连到摄像机尾线DC母座(利用摄像机尾线DC输出给拾音器供电)。
