弱电人要知道的通用机柜知识点有哪些

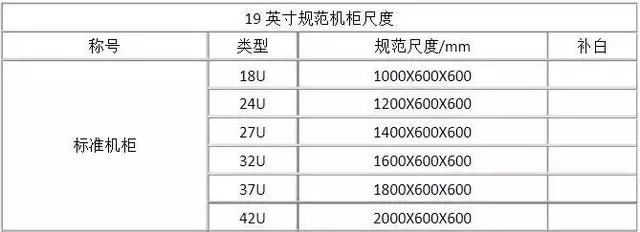

通常的规范机柜也即是指咱们平常所见到的19英寸规范机柜,如今的大多工程级的设备的面板宽度都是运用了19英寸的巨细规范,也正因为如此,19英寸的机柜就也成了一种天然的规范机柜。关于规范机柜咱们晓得,其实布局也不得很杂乱,通常主机柜的根本结构、内部支撑体系、还有电源及散热体系组件等。之所以要规则效劳器的尺度,是为了使效劳器坚持恰当的尺度以便放在铁质或铝质的机架上。机架上有固定效劳器的螺孔,以便它能与效劳器的螺孔对上号,再用螺丝加以固定好,以便利装置每一部效劳器所需求的空间。 规则的尺度是效劳器的宽(48.26cm=19英寸)与高(4.445cm的倍数)。因为宽为19英寸,所以有时也将满意这一规则的机架称为“19英寸机架”。厚度以4.445cm为根本单位,1U即是4.445cm。具体的尺度巨细规范如下图所示:

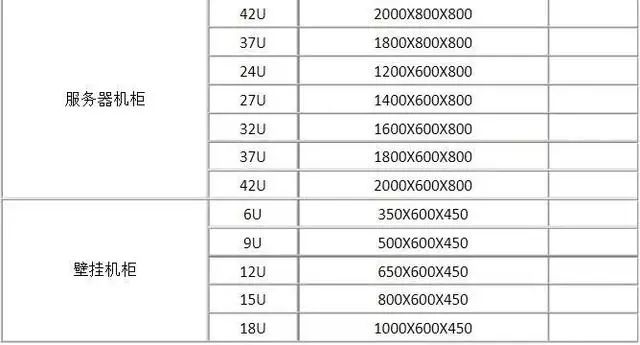

42U机柜尺度多少? 其实都是差不多的相同疑问,这个类型的也是归于19英寸规范机柜,可是前面仅仅多42U罢了,19英寸规范机柜内设备装置所占高度用一个特别单位"U"表明,1U=44.45mm。运用19英寸规范机柜的设备面板通常都是按n个U的规范制作,42U的话即是内部运用空间能够到达42U,咱们能够依据设备的多少来挑选,咱们图腾机柜有18U 22U 27U 32U 37U 42U 47U的柜子可供我们挑选。
机柜是怎么定义它的尺度的呢?下面咱们来看一下详细的介绍吧,期望对咱们在挑选机柜时能够有所协助。

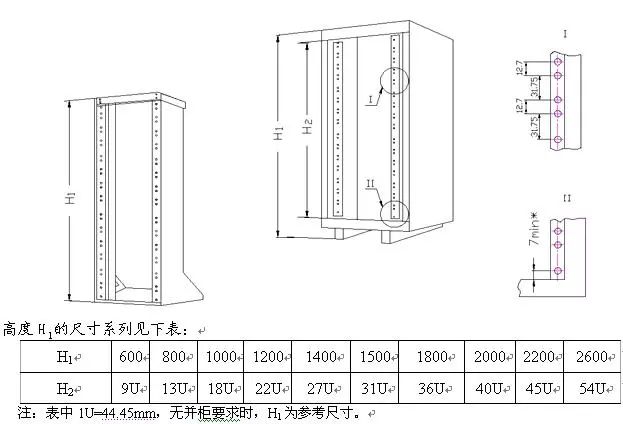

机柜尺寸说明
咱们一般所说效劳器的“U”是一种表明效劳器外部尺度的单位,是Unit的缩略语,由作为业界集体的美国电子工业协会(EIA)决议。之所以要规则效劳器的尺度,是为了使效劳器坚持恰当的尺度以便放在铁质或铝质机架上。
规则的尺度是效劳器的宽(48.26cm=19英寸)与高(4.445cm的倍数)。因为宽为19英寸,所以也将满意这一规则的机架称为“19英寸机架”,而这一尺度正是机架式效劳器的宽度。
方案并列出一切装在机柜内的设备和它们完好的丈量数据:高、长、宽、分量。归纳这些设备的体积及空间占用,将结尾决议你将挑选多高的机柜。明显,高的机柜能装进更多的设备,并且更省当地。
尽量使用机柜的高度不是仅有的思考,机柜的后部也有很大的当地能够使用。这即是要丈量机柜深度的缘由。挑选较深的机柜,能够把两套设备背靠背后装进去,然后装置更多的设备。
