想学熔纤先看颜色!光纤的4芯、12芯、48芯、96芯、144芯光缆都是按照什么颜色排序的

2022-11-07 10:17:00567人已围观 0

光纤熔接颜色如何排序,这个在实际应用中还是比较多的,那么今天我们就不讲原理了,直接用图文简单明了讲光纤熔接色谱

本期我们一起来了解下。

一、常规排序

光纤常见的是4芯、12芯、48芯、96芯、144芯光缆,我们来看下是按什么颜色排序的。一般我们看到的光纤有12种颜色 蓝 橙 绿 粽 灰 白 红 黑 黄 紫 粉红 青绿。1、4芯的排序:蓝、橙、绿、棕。

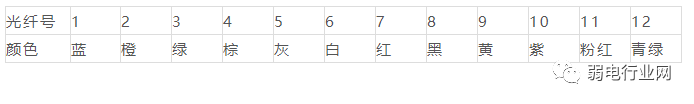

2、12芯的排序:蓝、橙、绿、棕、灰、白、红、黑、黄、紫、粉红、青绿。


3、24芯排序:24芯是4管,分别是蓝、橙、绿、棕,每管的是6芯,颜色分别是蓝、橙、绿、棕、灰、白。


4、48芯的排序:一般48芯光缆,为四束管,每束管12芯光纤,分别为蓝,橙,绿,棕,灰,白,红,黑,黄,紫,粉红,青绿。


二、96芯排序

96芯一般有两种排序方式:一种是12管,每管8芯的:颜色依次为:蓝、橙、绿、棕、灰、白、红、黑;
第二种8管,每管12芯的:排序方式为:蓝,橙,绿,棕,灰,白,红,黑,黄,紫,粉红,青绿。


三、144芯排序

144芯一般由12束管,每分管束色谱按12芯的蓝,橙,绿,棕,灰,白,红,黑,黄,紫,粉红,青绿分管。
