线管堵了,穿不过去线怎么办?一文解决你的大烦恼
在弱电施工布线中,我相信最痛苦是穿线穿到四分之三时发现管不通,对着管吹气发现又是通的,然后在哪里搞半天,还是没有穿过去线,最后没拆开地面发现管被压扁了,这是最难以接受的,穿线的痛苦是被各种单位前期施工时未通保护好,造成穿线困难。今天我一起讲下如何快速排堵线管。
弱电安装最基本的穿线知识
1、强上弱下:在我们决定电线走地的话,那布线的时候一定要遵循强电走上,而弱电走下!还要遵循横平竖直的原则,避免交叉!
2、开槽:开槽的深度要盖过管道为主,而宽度根据其电线的多少来决定!
3、穿电线:线管布好后统一穿电线。遵循同一回路穿统一管,总根数不能超过8根。电线总截面积不超过管内截面的40%。(注:电源线和通讯线不能穿入同一根线管)
4、配管导线:穿入线管导线的那一头一定要在接线盒里,线头要保留其150mm!
5、强弱电箱:在设置强弱电箱的时候,配电箱内应设动作电流30MA的漏电保护器,分数路经过控开后,分别控制照明,空调,插座等。而控制开关的工作电流,一定要与终端电器最大工作电流相匹配!一般情况下,照明10A,插座16A,柜式空调20A,进户40-60A。

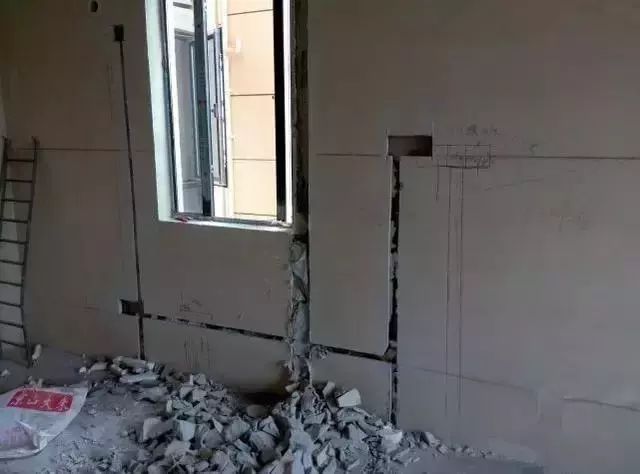

这个世界上,还有酱紫的工种,别人搞建设,他们专门搞破坏。砌的好好的墙,偏偏要开槽。
整体挺累,工资却不高,干活不少,却没人喜欢。
废话说完,进入正题。有个水电工跑过来说,还是要打洞。
因为跑好的暗线,穿线穿不过去。
我晕……
那堵在哪里了?怎么开洞?他憋了半天没说出来。
首先要找到堵住的位置
查堵住的位置,有两种方法:

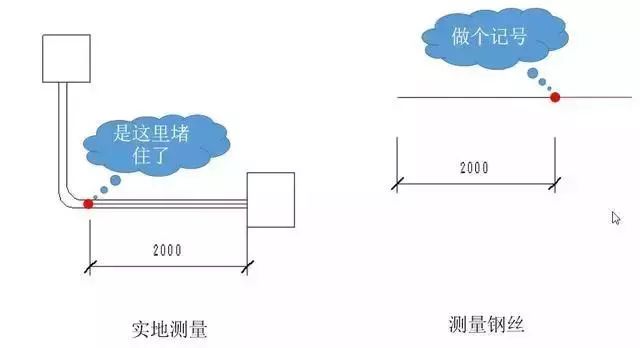

第一种,简单测量
找根钢丝穿进去,直到穿不动为止,然后拔出来。测量长度。
对照线管位置在墙上测量。
这种方法有个前提,一定要准确的知道跑暗线的位置。
如果暗线的位置拿不准,那就用第二种方法。
第二种方法:神器帮忙
需要酱紫的一个神器:

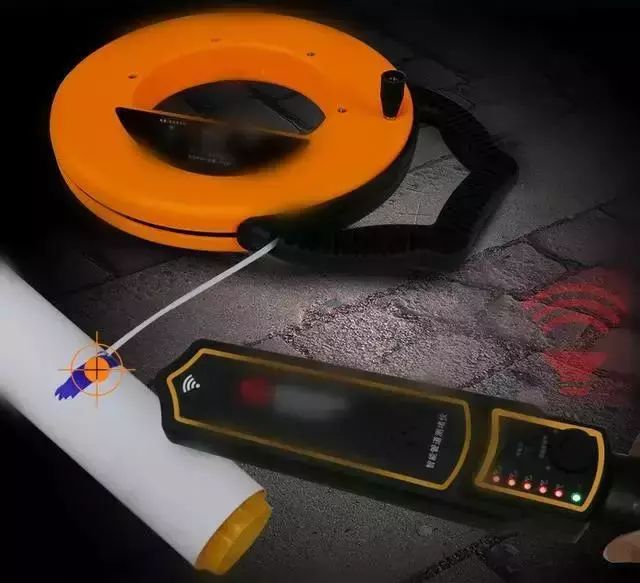

他叫电工穿线测堵仪,方法不讲了,节约时间,按说明书来。
如果堵住的位置是拐弯的地方
要分两种情况:
第一种,不一定是真堵,可以钓鱼。

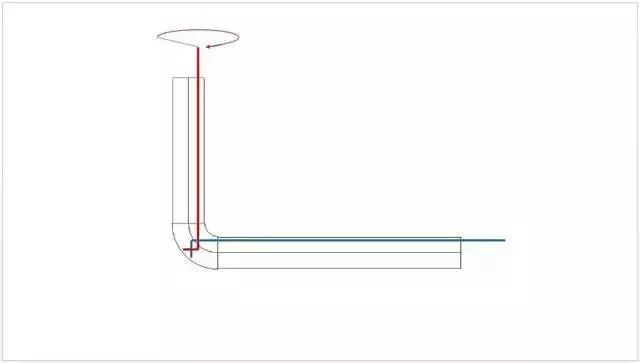

对电工都会钓鱼,钢丝从两头穿,让他们在弯管的地方相遇,一根不动一根转。
两根钢丝谈恋爱,总有勾在一起的时候。

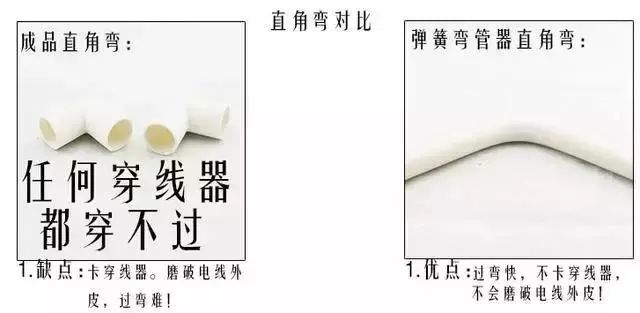

第二种情况,遇到了二百五的电工,采用了成品的弯头
神仙姐姐都没办法,开洞!
如果是直管的位置堵住了
也分两种情况。
第一种,管子破了,混凝土进去了。
还愣着干什么,赶紧开洞啊!
第二种,小石子、碎块堵住的。

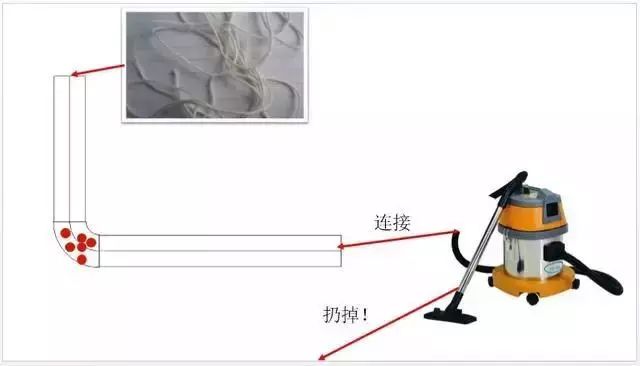

在一头连接吸尘器,另一头放个棉线。
吸尘器可以把渣子吸出来,还能把棉线吸进去。然后用棉线带钢丝,用钢丝带电线。
在现场施工的朋友都知道,不管是钢管还是PVC管在预埋过程中管路都是通的,但在穿线的时候或多或少总有一些穿不过线的,穿线管路堵塞的现象。在后期处理线管不通的故障中往往很麻烦甚至对结构存在不同程度的破坏。
那么我们该怎样控制呢?

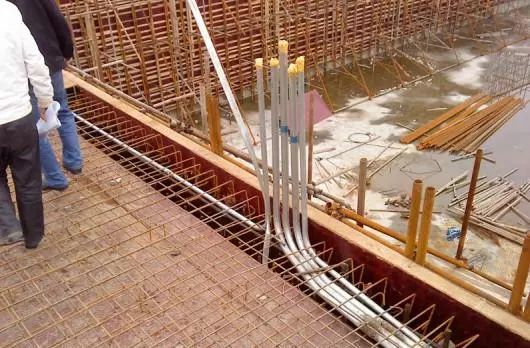

先来看看做好的效果图,如下:
具体应该这样做:
第一、做好材料进场质量检查尤其是管壁的厚度;
第二、做好焊管预埋前扫管以及防腐工作;

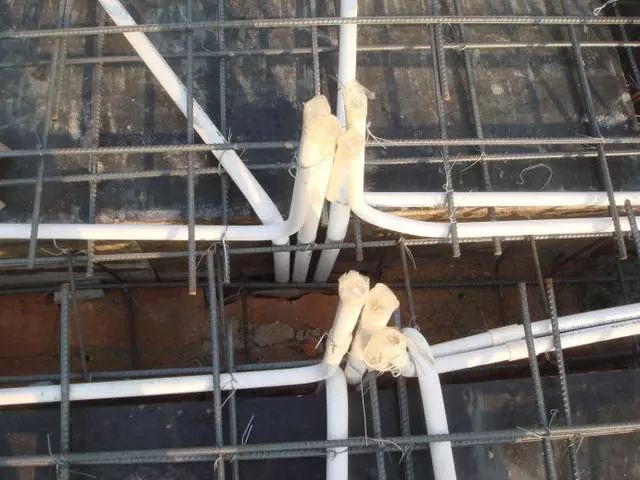

第三、做好预埋固定及防护,必须做好管口和线盒的封堵;
第四、混凝土浇筑或砌体结束后一定要详细检查封堵是否完好;
第五、做好与其他工种的配合协调工作,这点很重要。
总之在施工现场,除做好自身该做的事外,同时还要积极配合其他工种的工作,搞好多方关系,要不然管路堵塞事小,耽误进度就是麻烦事了。
首先对于电线穿线最好有2名经验丰富的电工师傅,这样一个拉线,一个送线,协同合作下,能够大大提高穿线的效率。

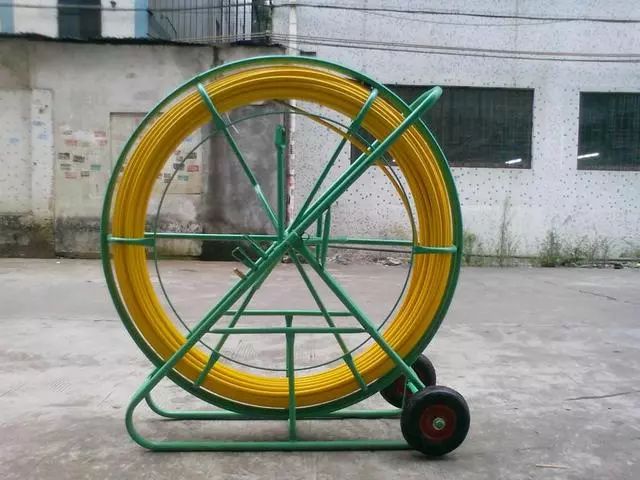

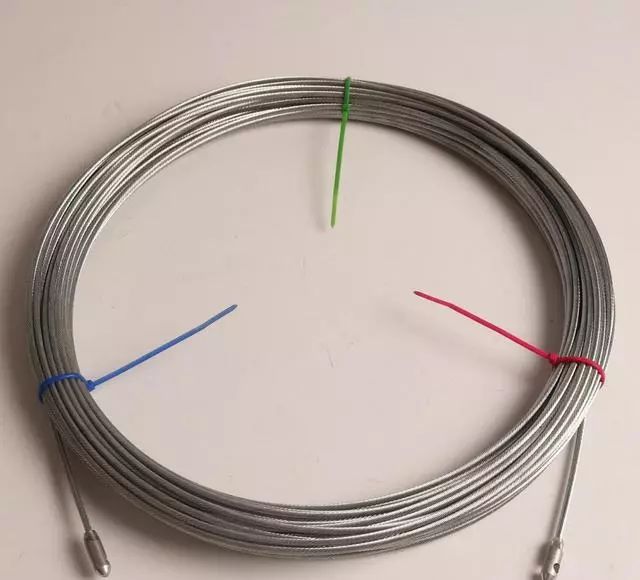

其次电线穿线时候,电工师傅们也会借助一些辅助工具,这样穿起来会事半功倍。水电穿线中最常使用的就是利用尼龙钢丝,利用钢丝将电线引入线管之中,从而完成穿线。当然现在五金店里也有那种引线器,利用引线器也能够完成电线穿线。
最后电工师傅利用钢丝将电线引入线管中,再经过一送、一拉的系列动作后,就可以完成电线穿线。
此外水电穿线时,也是有一些技巧的。

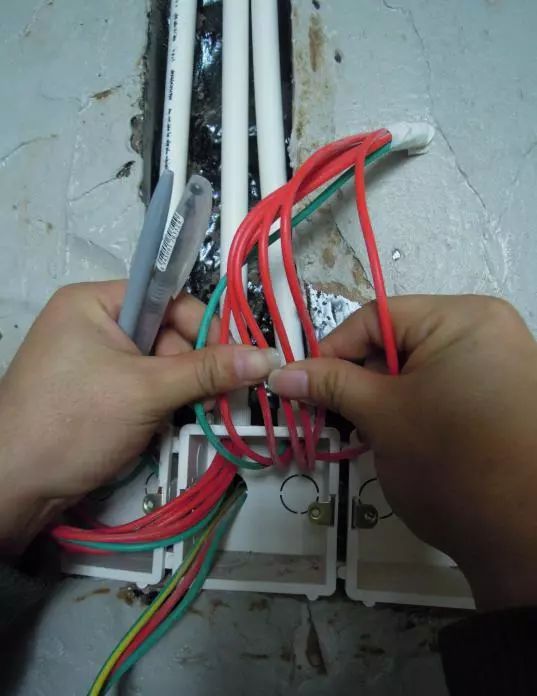

1、 我们都知道线管里有时可能会穿多条电线,这时候在线管穿线之前,需要先将多条电线绕在一起利用胶带包裹好,再利用引线器将电线穿入线管中。
2、 将电线穿入线管之前,可以对线管和引线器进行一定的处理,这样能够让穿线变得更加简单、轻松。
引线器:有条件的话,可以将引线器进行润滑处理(打蜡)。
穿线管:一般线管都是pvc材质的,可以在线管里喷上一些滑石粉,润滑线管管道。
3、工人在穿线时,一定不能生拉硬拽,这样很容易伤害线管,一旦遇到穿线穿到一半很难拉动的情况,送线的工人可以从另一头慢慢推来解决问题。
总结,在线管排堵时,一定要头脑要清晰,排堵方法千万种,选择最快最简单的方法,快速排堵穿线。
