来啦小白?! 老司机总结的弱电项目施工经验

pinzhi:综合布线系统施工是整个弱电项目的重中之重，要善于总结经验，才能有更深的体会。今天的经验总结非常好，以后自己也要多写总结，才能成长的更快。

综合布线是建筑内部或建筑群之间具有高度模块化和高度灵活性的信息传输通道。该系统可以将语音、数据、图像设备以及交换设备与其他信息管理系统相互连接，也可以将这些设备与外部设备相互连接。也包括建筑外部网络或电信线路的连接点和所有电缆和应用系统设备之间的相关连接部件。一体化布线系统由不同系列和规格的部件组成，包括：传输介质、(配线架、连接器、插座、插头、适配器)及电器保护装置等相关连接硬件。每个种子系统都可以用这些部分来构建，它们都有自己特定的用途。

综合布线系统大体上可分为工作区;配线子系统;干线子系统;建筑群子系统;设备间;进线间与管理七个部分。

事实上，布线工作要遵循一定的规律，这种规律不仅体现在结构化布线工程的施工过程中要遵循相应的规范和标准，而且还要符合工程实践中摸索出的许多经验教训。作为一个已经成熟的行业，综合布线在经过大量实践的基础上，积累了许多可供借鉴的实际经验。接线过程管理混乱，工艺落后，技术落后，给施工单位带来了工程质量、成本、进度等方面的问题。采用先进规范的施工工艺是企业实现效益、立足市场的必由之路。

一、工程应用综合布线工程一般步骤：

调研—布线方案设计—土建施工—技术安装—信息点检测—文件整理—维护。

（1）调研：调查客户网络需求，现场勘察施工，根据建筑平面图等资料确定线材用量，信息插座数及机柜位置、数量，制作综合布线调研报告；

（2）布线方案设计：依据前期勘察资料编制布线材料预算表，安排工程进度表；

（3）土建施工：配合施工队伍与业主就施工任务协商，提出布线许可，主要有钻孔、走线、信息插座定位、柜体定位、做线标识；

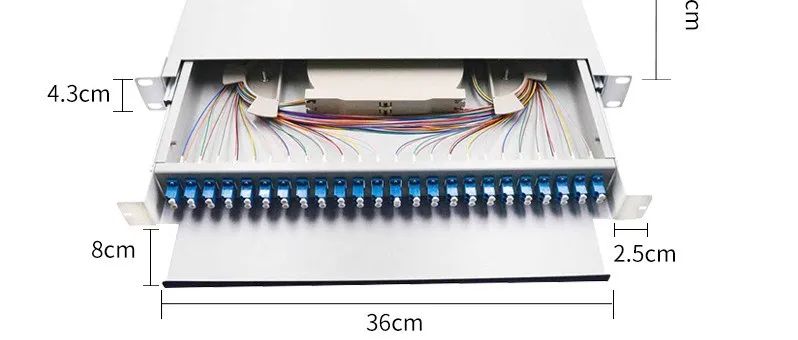

（4）技术安装：主要是打信息模块，打配线架、机柜内部安装；

（5）信息点测试：一般测试，使用12点测试仪，可以单人进行，效率高，主要测试开关机情况，可以打印出详细的测试报告；

（6）文档管理：提交给客户的最终竣工报告(材料实际用量表、试验报告、楼面(楼层)配线表)，作为日后维修的数据基础；

（7）维护：在线路发生故障时迅速做出反应。

二、技术

1. 在 PVC管槽的施工过程中，一定要先划好线，如果不先划好线直接施工，很容易造成 PVC走线不水平或垂直，虽然这样前期工作花费的时间比较多，但是以后 PVC钉装方便。

2. 开室外至室内墙洞时，注意先测量准确位置，然后分别从两侧钻孔。先用小钻定位，再用中钻打通，再换大钻加大孔径，以免墙面开裂。

3. 拉线。这个环节很重要，如果决策或衡量有误，会造成不可挽回的损失。

4. 在安装信息模块时，需要特别注意：由于特殊的原因，在安装信息模块时外皮与模块之间约需1 CM左右，因为这类模块较长，如果不按以上方式安装，装好的模块内防尘板将难以移动，失去弹性，所以都要这样做，以保证模块安装的合理性。

三、经验

1、要求和方法要明确。

2、对环境资料要掌握。

为保护室内环境，应在室内设置电缆槽，电缆应放置在电缆槽内，所有进入房间的电缆和穿楼的电缆必须打洞，所有走线必须横平竖直。

3、区分不同介质

确保通讯介质的性能，根据介质材料的特点，设计不同的结构。在计算机网络系统中，有很多种通信介质，其结构要求各不相同，具体如下：

双绞线

ａ．走廊和室内走线的双绞线应位于电缆槽内，走线应平直；

ｂ．工作站到Hub的双绞线最大距离为100米，超过100米的双绞线连接器连接可以加长；

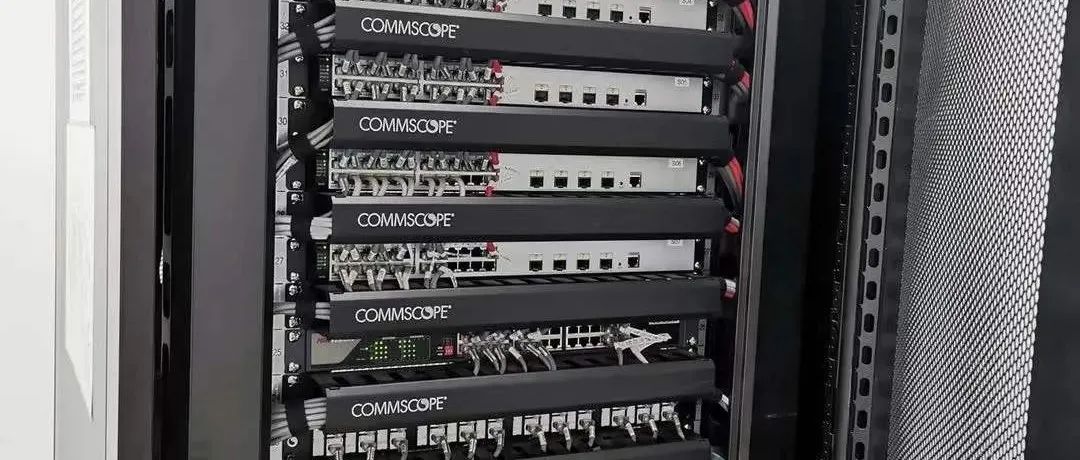

ｃ．机房内双绞线走线要捆成线札，走线不能够乱放要有一定的规则；

ｄ．要标明双绞线两端编号，以便了解结点与Hub接口的对应关系；

ｅ．双绞线插到Hub和工作站的网卡上一定要牢固；

ｆ．结点不使用时无需拔下双绞线，对其它结点工作没有影响；

ｇ．双绞线通常不可以安装在室外，如果少部分安装在室外时，需要将套管加在室外部分；

ｈ．选择8芯双绞线，自行安装时，8根线应全部安装好，不要只安装4根线，另剪4根线。

4、设备安装

为了确保网络设备的安装质量，应该按照以下步骤来安装网络设备：

先读设备的使用手册和设备安装说明。

开箱时要按装箱单清点设备数量，检查设备外观，仔细做好记录。

安装要从服务器开始，按照说明书的要求一根根连接好电缆。

逐台设备分别加电，并做好自检工作。

逐个将设备与服务器连接，进行联机检查，出现问题要逐个解决。出了问题的设备要作最后处理。

安装系统软件，进行主系统联调。

安装各工作站软件，确保各工作站可正常上网工作。

逐个解决所有遗留问题。

根据操作规程，用户可随意上机检查，熟悉各种网络系统功能。

开始试运行。

5、综合布线工程实施

首先是穿线组织策划，对穿线进行组织，关键是施工组织者，他应该：了解布线系统的总体结构，不穿错线；能清楚地区分各种电缆的敷设情况，不使用错线；熟悉电缆敷设的管道，有丰富的穿线经验；了解防止典型的问题，影响电缆的质量和进度；了解综合布线系统中电缆敷设的特殊要求；清楚地将信息点分组，一组一组地进行，不多穿，不漏穿；每组应不超过20个信息点，否则，同时穿放的电缆量大，不易损坏，也很容易缠绕、打结，很容易影响进度；严格地做标号，记录长度；严格地组织测试，使用测试仪逐条测量通断情况。

四、综合布线施工前准备：

尽量找一个合作可靠的施工队伍来穿线，施工组织者要头脑清醒，有责任心。对于施工队的第一次合作，要派人盯着。根据实际情况列出用工计划，根据用工计划向经理申请为穿线施工队准备的报酬。根据管槽完成时间和后续布线系统安装及装饰封顶的时间要求，列出穿线进度及质量保证措施。

穿线前必须严格进行穿线检验，具体要求参见相应的管槽检验要求，严重影响穿线质量和进度的管槽质量问题包括：管槽规格不大；接口有毛刺；埋地安装管槽堵塞、积水等；埋地管槽穿线前必须全面试穿。需要准备的文件包括：线路系统图、线路系统平面图、穿线技术要求及空白穿线报告。

五、施工质量的保障措施：

1. 在设计阶段准备详细的图纸，图纸很重要。不要以为很简单。一份好的综合布线系统设计图，可以节省你的布线时间，以及在综合布线系统过程中遇到的一些现场问题。做过楼宇综合布线系统工程的都知道，楼内不仅有弱电，还有强电、消防、空调等等。

2. 施工过程中做好施工计划，以应付调整。

3. 必须及时了解整个工程其它部分的进度，以便及时调整施工计划。

4. 严格要求施工人员，做到线路工整、清晰。

5. 要做好标签。
